ZGB箱式制动(负载)电阻柜产品详细说明：

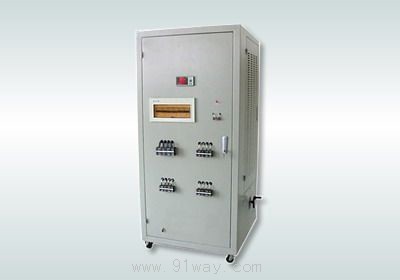

ZGB箱式制动(负载)电阻柜

型　　号：ZGB型
特　　点：ZXB系列电阻箱由优质大功率电阻器组合而成，可根据用户需要配置各种形式的分档开关调节，外形美观，寿命长
应　　用：适用工作电压直流500V～2000V，大功率、大电流的制动设备，试验测试设备、电梯、起重等变频器的能耗制动回路中。
使用环境：额定功率温度(+70℃)；使用用温度范围(-55℃～+85℃)
结构形式：分交直流、单相、三相及无感电阻箱
特性要求：电阻箱尺寸可依据用户特殊要求协商定制
适用标准：GB/T5729-2003

ZGB箱式制动(负载)电阻柜外型尺寸及技术指标

型号	额定功率(W)	外 形 尺 寸(mm)						阻值范围	重量(Kg)	配线(mm2)	组　合
		W	D	H	D1	W1	端子
ZGB-20	20KW	700	500	800	340	635	M8	1～10KΩ	20	20~120	10KW×2
ZGB-40	40KW	700	500	1100	340	635	M8	1～10KΩ	40		10KW×4
ZGB-60	60KW	700	500	1500	340	635	M8	1～10KΩ	60		20KW×3
ZGB-80	80KW	700	600	1700	340	635	M8	1～10KΩ	80		20KW×4
ZGB-100	100KW	700	600	1800	340	635	M10	1～10KΩ	100		20KW×5
ZGB-200	200KW	1400	600	1800	340	635	M10	1～10KΩ	200		100KW×2
ZGB-300	300KW	1400	700	1800	340	635	M10	1～10KΩ	300		100KW×3
ZGB-400	400KW	2800	700	1800	340	635	M12	1～10KΩ	380		100KW×4
ZGB-500	500KW	2800	700	1800	340	635	M12	1～10KΩ	500	150	100KW×5
ZGB-1000	1000KW	5600	700	1800	340	635	M12	1～10KΩ	800		500KW×2

使用温度范围：-55℃～+315℃
阻值允许偏差：±10%
绝缘电压： 2.5KV
额定功率： 20KW～1000KW
