ZXB箱式制动(负载)电阻箱产品详细说明：

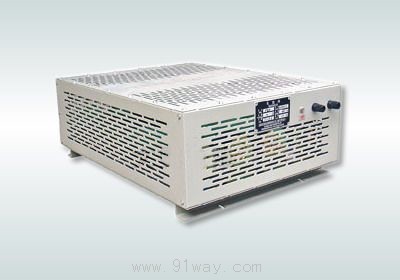

ZXB箱式制动(负载)电阻箱

型　　号：ZXB型
特　　点：ZXB系列电阻箱由优质大功率电阻器组合而成，可根据用户需要配置各种形式的分档开关调节，外形美观，寿命长
应　　用：适用工作电压直流500V～2000V，大功率、大电流的制动设备，试验测试设备、电梯、起重等变频器的能耗制动回路中。

使用环境：额定功率温度(+70℃)；使用用温度范围(-55℃～+85℃)
结构形式：分交直流、单相、三相及无感电阻箱
特性要求：电阻箱尺寸可依据用户特殊要求协商定制
适用标准：GB/T5729-2003

ZXB箱式制动(负载)电阻箱外型尺寸及主要技术指标

型号	额定功率(W)	外 形 尺 寸(mm)						阻值范围	重量(Kg)	配线(mm2)	组　合
		W	D	H	D1	W1	端子
ZXB-1	1KW	250	500	125	475	200	M6	1～10KΩ	5.3	6	1.0KW×1
ZXB-2	2KW	250	500	125	475	200	M6	1～10KΩ	6.5		1.0KW×2
ZXB-3	3KW	280	500	140	475	240	M6	1～10KΩ	7.8		1.5KW×2
ZXB-4	4.5KW	340	600	140	585	280	M6	1～10KΩ	12.0		1.5KW×3
ZXB-5	5KW	340	600	140	585	280	M6	1～10KΩ	14.0		5.0KW×1
ZXB-6	6KW	340	600	140	585	280	M6	1～10KΩ	14.0		2.0KW×3
ZXB-8	8KW	410	700	140	685	340	M6	1～10KΩ	16.5		2.0KW×4
ZXB-10	10KW	410	700	140	685	340	M6	1～10KΩ	18.5		10.0KW×1
ZXB-15	15KW	410	700	280	685	340	M6	1～10KΩ	30.0	15	7.5KW×2
ZXB-20	20KW	410	700	280	685	340	M6	1～10KΩ	35.0		10.0KW×2

使用温度范围：-55℃～+315℃
阻值允许偏差：±10%
绝缘电压： 2.5KV
