 产品名称： YY70型交流减速电机
型号规格： YY70型交流减速电机
  放大图片 放大图片
产品类别： 常规产品 -- 电机产品 -- 多极变速电机
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
YY70型交流减速电机产品详细说明：
YY70型交流减速电机详细资料

极数
No.of P
型号
Type
 功率

W
电压

V 		频率

Hz 		电流

A
起动转距

mN.M(g.cm)
 额定转距
(g.cm)		 额定转速
r/min 		电容

F/V Ac
感应电机
4
YY70-10
10
110
 50
0.35
64.7(660)
 73.5(750) 1250 3/250
YY70-10
10
220
 50
0.16
64.7(660)
 73.5(750) 1250 1/450
YY70-15
15
220
 50
0.2
98(1000)
 118(1200) 1200 1.5/450
可逆电机
4
YN70-10
10
110
 50
0.35
64.7(660)
 73.5(750) 1250 4/450
YN70-10
10
220
 50
0.16
64.7(660)
 73.5(750) 1250 1/450
YN70-15
15
110
 50
0.42
98(1000)
 118(1200) 1200 6/450
YN70-15
15
220
 50
0.2
98(1000)
 118(1200) 1200 1.5/450


外型尺寸 SURFACE DIMENSION

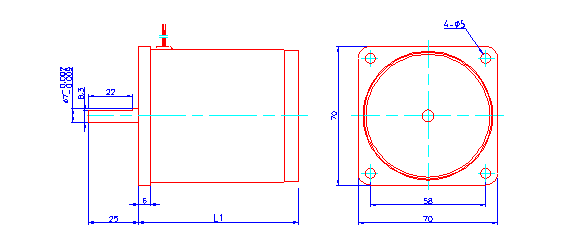

YY70型交流减速电机外形尺寸1

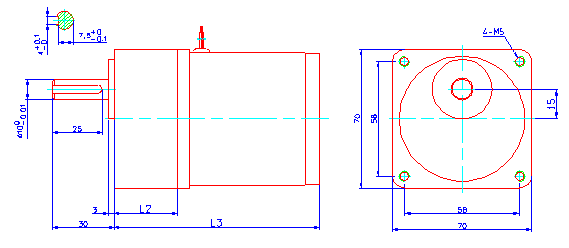

YY70型交流减速电机外形尺寸2

型号 Type
 减速比 Gear
redution
ratio
L1 mm
 L2 mm L3 mm
YY70-10 10W
1:3~1:18
72
 32
104
YY70-10 10W
YY70-15 15W
80
112
YY70-15 15W
YN70-10 10W
1:20~1:180
72
 42
114
YN70-10 10W
YN70-15 15W
80
122

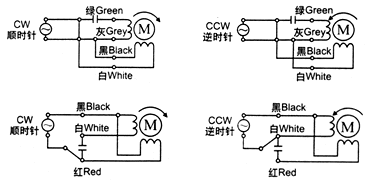

YY70型交流减速电机接线图 WIRING DIAGRAM

YY70型交流减速电机接线图

同步转速  r/min
500
400
 300
250
 200 150
120
 100 80 75 60
减速比
Gear redution ratio
3
3.6
5
6
 7.5
10
12.5
 15 18 20 25
允
许
负
载		 10W Kg.cm 1.84
2.25
2.96
3.5
 4.3
5.7
7.16
 8.6 10.2 10.9 13.6
N.cm 0.18 0.22
0.29
0.34
 0.42
0.56
0.7
 0.84 1 1.07 1.33
15W Kg.cm
2.86
 3.58
4.81
5.73
 7.16
9.52
11.2
 14.2 17.9 19 21.5
N.cm 0.28
0.35
0.47
0.56
 0.7
0.93
1.1
 1.4 1.75 1.86 2.1

同步转速  r/min 50 40 35 30 25 20 16 15 12 10 8
减速比
Gear redution ratio 		30 36 40 50 60 75 90 100 120 150 180
允
许
负
载		 10W Kg.cm 16.3 19.6 21.5 24.6 28.7 30.7 30.7 30.7 30.7 30.7 30.7
N.cm 1.6 1.92 2.1 2.4 2.8 3 3 3 3 3 3
15W Kg.cm 25.6 30.7 34.8 38.9 45 50 50 50 50 50 50
N.cm 2.5 3 3.4 3.8 4.4 4.9 4.9 4.9 4.9 4.9 4.9

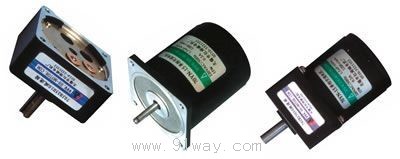

YY70型交流减速电机
YY70型交流减速电机（示意图）
