产品名称：

GTD双作用气动执行器

型号规格：

放大图片

产品类别：

常规产品 -- 泵阀管件 -- 气动执行机构

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

GTD双作用气动执行器产品详细说明：

产品说明

主要特点及标准参数：
基本设计：气动双活塞执行器、型号GT双作用式、型号GT-S单作用式（有弹簧返回）。
　
制造特点：超宽面齿条（活塞）小齿轮传动技术、活塞及齿轮和壳体接触面有低磨擦材料制成的滑动轴承衬套、导向。单作用式有保险弹簧座。
　
采用标准：执行器与阀门连接：四个或八个螺栓孔符合标准DIN/ISO5211，轴装配孔符合标准DIN3337。可供选择的装配轴孔有多种形状尺寸选择。
执行器与控制阀连接：GT/GT-S100~350符合标准NAMUR或VDI/VDE3845，GT/GT-S040~90通过转接板连接。
执行器与信号盒连接：符合VDI/VDE3845
零件材料：壳体：铝合金表面阳极化处理。端盖：铝合金表面喷塑处理。活塞/齿条：铝合金。
密封O型圈：丁睛橡胶=NBR70。
轴承垫圈/导环：塑料。
工作环境温度：—20°C+90°C。
回转角度：双作用式=90°单作用式=90°、标准执行器旋转轴角度从两端可调节-5°+5°。
输出扭矩：3~10000Nm
空气压力：2~8bar，最大10bar。
附件：电磁阀、电气定位器、限位开关、气源处理三联件（有减压器、过滤器、油雾器）手操机构。

工作原理：

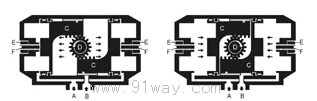

双作用式

压缩空气从气口（B）进入气缸两活塞（C）之间中腔时，使两活塞分离向气缸两端方向移动，两端气腔的空气通过气口（A）排出，同时使两活塞（C）的齿条同步带动输出轴（D）（齿轮）逆时针方向旋转90度。可以从两端调整微量角度，松动螺母（E）用内六角扳手拧动调节螺栓（F）调整所需角度 , 锁紧螺母（E）。反之压缩空气则从气口（A）进入气缸两端气腔时，使两活塞向气缸中间方向移动，中间气腔的空气通过气口（B）排出，同时使两活塞（C）的齿条同步带动输出轴（D）（齿轮）顺时针方向旋转90度。

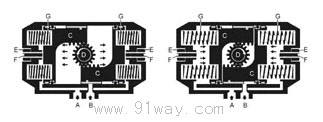

单作用式（弹簧复位）

压缩空气从气口（B）进入气缸两活塞（C）之间中腔时，使两活塞分离向气缸两端方向移动，迫使两端的弹簧压缩，两端气腔的空气通过气口（A）排出，同时使两活塞（C）的齿条同步带动输出轴（D）（齿轮）逆时针方向旋转90度。在压缩空经过电磁阀换向后，气缸的两活塞在弹簧的弹力下向中间方向移动，中间气腔的空气从气口（B）排出，同时使两活塞（C）的齿条同步带动输出轴（D）（齿轮）顺时针方向旋转90度。可以从两端调整微量角度，松动螺母（E）用内六角扳手拧动调节螺栓（F）调整所需角度, 锁紧螺母（E）。

执行器的使用：
使用本执行器时，先确定阀门的扭矩，水蒸气或非润滑的介质增加25%安全值；非润滑的干气介质增加60%安全值；非润滑用气体输送的颗粒粉料介质增加100%安全值；对于清洁、无摩擦的润滑介质增加20%安全值、然后根据气源工作压力，查找扭矩表，可得到准确的执行器型号。
选用双作用式GT例：气源压力只有5bar，控制一个需要扭矩200N.m球阀，介质为非润滑的水蒸气，考虑到安全因素，增加25%等于250N.m ，首先按表查找气源压力5bar ，然后沿该列垂直查找等于或相近的扭矩数据，选272N.m ，再沿该行向左查找其型号，选择GT130型。
选用单作用式（弹簧复位）GT-S 例：气源压力只有4bar ，控制一个需要扭矩100N.m蝶阀，介质为非润滑的干燥气体，考虑到安全因素，增加60%等于160N.m ，首先按表查找弹簧复位终点得到相近扭矩166N.m ，然后沿该行向左查找气源压力4bar的终点扭矩196N.m ，气源压力扭矩应该大于弹簧复位扭矩，正好气源压力扭矩大于弹簧复位扭矩，再沿该行向左查找其型号，选择GT160S型、弹簧数量10根。

解剖图及零配件：

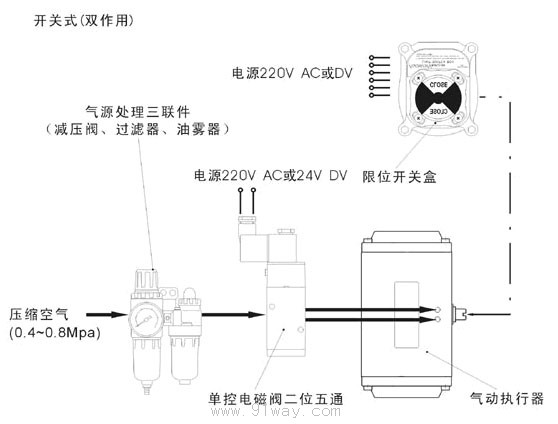

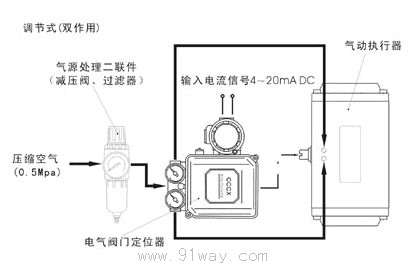

控制系统接线图:

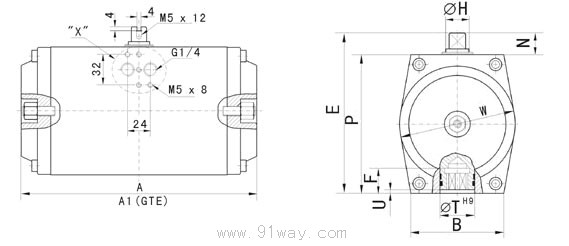

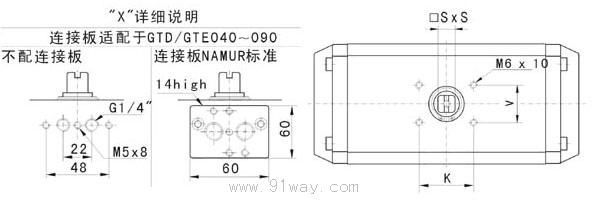

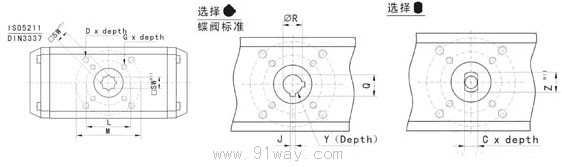

外形及连接尺寸图：

GT双作用式输出扭矩表　　　　　　　　　　　　　　　　　　　　　　　　单位 :N.m

型号	气源压力（MPa）
型号	0.2	0.3	0.4	0.5	0.6	0.7	0.8
GT50	7.9	11.8	15.7	19.6	23.6	27.5	31.4
GT65	14.7	22.1	29.5	36.8	44.2	51.5	58.9
GT80	26.0	39.0	52.0	65.1	78.1	91.1	104
GT100	58.0	87.0	116	145	174	203	232
GT130	108	163	217	272	326	381	435
GT160	223	334	446	557	669	780	892
GT210	538	807	1075	1344	1613	1882	2151
GT255	1057	1586	2115	2644	3172	3701	4230
GT300	1656	2470	3293	4117	4940	5764	6587
GT350	2490	3735	4981	6226	7471	8717	9962

GT-S单作用式输出扭矩表　　　　　　　　　　　　　　　　　　　　　　单位 :N.m

型号	弹簧数量	空气压力（MPa）						弹簧复位
		0.3		0.4		0.5		弹簧复位
		开始	终点	开始	终点	开始	终点	开始	终点
GT65S	8	15.0	7.9	22.3	15.2	27.9	19.1	14.2	7.1
	10			20.6	11.7	26.2	15.5	17.8	8.9
	12			18.8	8.1			21.3	10.7
GT80S	8	25.1	16.2	38.1	29.3	47.6	36.6	22.8	14.0
	10			34.6	23.6	44.1	30.9	28.5	17.5
	12			31.1	17.9			34.2	21.0
GT100S	8	56.1	26.5	85.1	55.5	106	69.4	60.7	31.1
	10			77.3	40.3	96.8	54.2	75.9	38.9
	12			69.6	25.2			91.0	46.6
OBD125S	8	101	65.7	155	120	194	150	97.7	62.2
	10			140	95.7	179	125	122	77.7
	12			124	71.3			146	93.2
GT160S	8	201	134	312	246	391	307	199	133
	10			279	196	357	258	249	166
	12			246	146			299	199
GT210S	8	465	309	734	578	917	723	497	341
	10			648	454	832	599	621	427
	12			563	330			745	512
GT255S	8	945	670	1474	1199	1843	1499	915	640
	10			1314	970	1683	1270	1144	800
	12			1154	741			1373	961
GT300S	8	1491	838	2314	1662	2893	2077	1631	979
	10			2069	1254	2648	1669	2039	1223
	12			1825	846			2447	1468
GT350S	8	2181	1404	3427	2650	4284	3312	2330	1554
	10			3038	2067	3895	2730	2913	1942
	12			2650	1484			3496	2331

执行器的重量/容量/开或闭的时间

双作用式	容量 L	重量 KG	单作用式	容量 L	重量 KG	开或闭时间 S
OBD50	0.23	1.5	OBD50S	0.12		≥0.5
OBD65	0.46	2.0	OBD65S	0.22	3.6	≥0.5
OBD80	0.80	3.0	OBD80S	0.38	5.5	≥1.0
OBD100	1.60	6.0	OBD100S	0.79	10.5	≥1.0
OBD130	3.03	9.5	OBD130S	1.46	16.2	≥2.0
OBD160	6.10	18.0	OBD160S	3.00	30.0	≥4.0
OBD210	15.4	33.0	OBD210S	7.10	52.8	≥7.0
OBD255	31.1	72.0	OBD255S	14.1	112.0	≥10.0
OBD300	45.9	102.0	OBD300S	21.3	153.0	≥10.0
OBD350	68.5	153.0	OBD350S	32.7	222.0	≥10.0

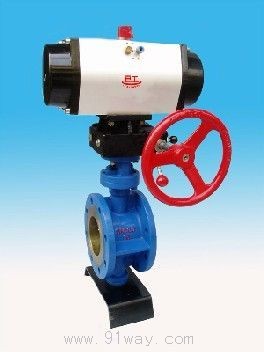

GTD双作用气动执行器（示意图）
