JZC1系列接触式继电器用途:

JZC1(3TH)系列辅助接触器，应用于交流50HZ或60HZ，电压为660V及以下和直流电压660V及以下的控制电路中，用来控制各种电磁铁线圈及用作为电信号的放大和传递，是实现自动、运动必不可少的低压电器元件。

正常工作条件:

1. 工作环境: -25℃~+55℃
2. 海拔高度: ≤2000m
3. 空气湿度: ≤90%（+25℃）
4. 在无显著摇动和冲击振动的地方
5. 在没有雨雪侵袭的地方
6. 没有会引起爆炸危险的介质，也没有会腐蚀金属和破坏绝缘的气体和导电尘埃

JZC1系列接触式继电器结构特征 :

1. 继电器采用E形铁心，双断点桥式触头系统的直动式运动结构，动作可靠。
2.JZC1（3TH80）有四对触头可组合。JZC1（3TH82）有八对触头可组合。
3.继电器动作机构灵活，手动检查方便，结构设计紧凑，可防止外界杂物及灰尘落入继电器的活动部位。
4.继电器外形尺寸小巧，安装面积小，安装方式可用螺钉紧固，也可扣装在35毫米宽的标准安装导轨上，具有装卸迅速方便之优点。
5.触头为桥式双断点结构，触头材料由电性能优越的银锡合金制成，具有使用寿命长及良好的接触可靠性。
6.继电器电磁铁工作可靠、损耗小、噪音小，具有很高的机械强度，线圈的接线端装有电压规格的标志牌，标志牌按电压等级著有特定的颜色，清晰醒目，接线方便，可避免因接错电压规格而导致线圈烧毁。

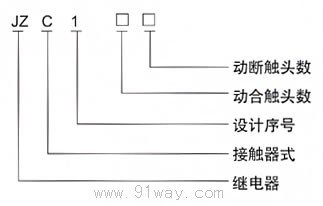

JZC1系列接触式继电器型号及含义:

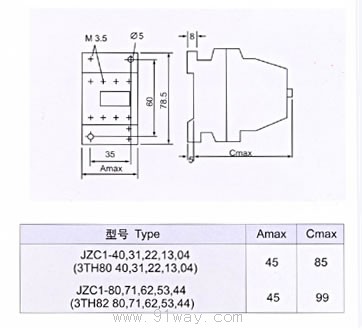

JZC1系列接触式继电器外形及安装尺寸:

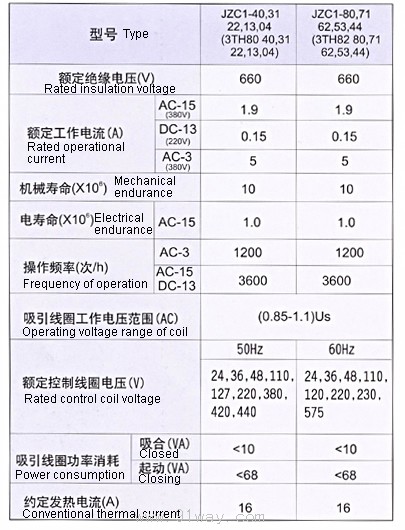

JZC1系列接触式继电器技术参数：
