MLWQ无下量限质量流量计产品详细说明：

MLWQ无下量限质量流量计简介

目前在某些中小管径宽流量范围,温度压力工况波动很大,市场现有的各种气体流量计无法胜任该场合,存在着量程较小的问题，量程下限以下的流量基本丢失，这在某些领域不可接受，在燃气等贸易结算场合更是无法忍受。全量程气体流量计圆满地解决了这个问题。该流量计结合了涡街和热线测量传感器，量程的下限由热线原理测量，量程的上限由涡街原理测量，传感元件由涡街传感器和压力传感器以及温度传感器组成。量程的下限和量程的上限经过微处理器精确的拟和，使得该流量计可以测量从0到量程上限的气体的质量流量。

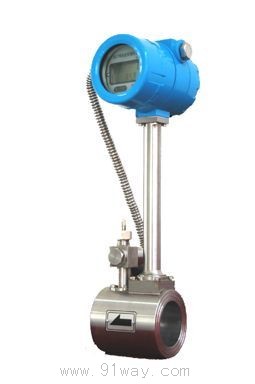

MLWQ无下量限质量流量计

产品技术指标
工作原理及特点
热式传感元件由两个带热套管保护的电阻式温度传感器组成。利用惠斯通电桥控制加热传感器的功率来保持加热传感器和参比传感器的恒定温差。通过检测加热传感器的功率和参比传感器的热量差来测量流体的质量流量
涡街传感原理为：在流体中设置一旋涡发生体，则从旋涡发生体两侧交替产生了有规则的旋涡，这种旋涡称为卡门旋涡，设旋涡发生频率为ｆ，被测介质流体平均流速为ｖ，旋涡发生体迎流面宽度为ｄ，表体通径为D,则有：
f=Sr*V/(1-1.25d/D)d
Sr:斯特罗哈尔数
在雷诺数２＊10000～７＊1000000范围内。旋涡频率仅与流速成正比，并且不受流体速度、粘度等介质参数的影响，因此，通过检测旋涡的频率，就可以正确地测出流量。

MLWQ无下量限质量流量计检测特点

ａ.检测元件不接触流体,可靠性高,介质适应性强
ｂ.无可动部件,耐磨损,结构牢固、简单
ｃ.测量范围宽，准确度高
ｄ.电流信号输出
ｅ.计量成本低
双排液晶显示，传感器，温压补偿及流量积算仪三合一, 一体化设计，自动补偿介质温度、压力的变化因而能显示天然气、煤气、压缩空气等气体在标准状况下的质量流量和累积总量，实时显示被测介质的温度、压力。无需机械维护，可靠性高，抗电磁干扰能力强。可利用内置的RS-485串行通信接口。

技术参数

精度等级：液体0.5级，气(汽)体1.0级
重复性：液体，示值的0.2%,气(汽)体，示值的0.3%
测量介质:液体、气体、蒸汽（含各种腐蚀性介质）
规格：直径25、40、50、80、100、150、200、250、300(mm)
量程：全量程介质温度：-40℃～+350℃
供电电源：外供+24V·DC（±10%）(或220V~AC)
数据输出信号 4-20mA（最大负载700Ω） RS-485 通迅接口
表体材质:1Cr18Ni9Ti
流速测量范围：液体：0.4~7m/s,汽体:5~60m/s,蒸汽:6~70m/s
雷诺数测量范围：正常雷诺数(Re)范围:2x10000~7x1000000,扩展雷诺数(Re)范围:１x10000~7x1000000
介质压力 ：1.6Mpa 2.5Mpa 10Mp
响应时间 1秒
重复性 +0.2%FS
适用场合：隔爆型Exd II CT1-T6。

MLWQ无下量限质量流量计
