18D系列压力控制器产品详细说明：

18D系列压力控制器

控制器采用膜片式传感器和无泄漏活塞式的传感器二种形式，D500/18D膜片式传感器可用于空气、气体等中性气体和润滑油，轻燃油等液体介质。控制器的设定值可调，调节范围-0.1……1.6MPa。
D505/18D无泄漏活塞式的传感器可用于液压油，润滑油，轻燃油等中性的润滑介质。控制器的设定值可调，调节范围0.5-25MPa。
单刀双掷微动开关作用过程：
接线端1-3
压力上升至上切换值时接通
接线端1-2
压力上升至切换值时断开

主要技术性能
工作粘度：<1×10-3m2/s
开关元件：微动开关
环境温度：-25～55℃
介质温度：-25～80℃
外壳防护等级：IP54（符合DIN40050，与GB4208中IP54相当）
安装位置：压力接口垂直向下（允许倾斜15°）
抗振性能：Max:100m/s2
重复性误差：≤2.5%
触点容量：AC 220V 6A（阻性）
（若有特殊要求，可参见我厂编制的应用手册介绍）

特点
18D系列压力控制器是超小型计，允许开关动作频率较高（100次/分），抗振性特好。

规格
切换差不可调

型号	设定值调节 范围 MPa	切换差不大于		最大允许压力** MPa	压力传感器 材料			接口 类型 **	接口内 螺纹	重量 kg	外形尺寸 图号
		设定值范 MPa	设定值范 MPa		外壳	密 封 圈
D500/18D 膜片式压力 控制器	-0.1……0 -0.1……0 0.02……0.2 0.02……0.2 0.05……0.8 0.05……0.8 0.1……1.6 0.1……1.6	0.015 0.015 0.02 0.02 0.04 0.04 0.06 0.06	0.02 0.02 0.04 0.04 0.13 0.13 0.24 0.24	8 8 8 8 8 8 8 8	AL AL AL AL AL AL AL AL	丁腈 橡胶		I P I P I P I P	G1/4" — G1/4 —" G1/4" — G1/4" —	0.2	01 03 01 03 01 03 02 03
D505/18D 活塞式压力 控制器	0.5……7 0.5……7 1……16 1……16 2.5……25 2.5……25 4……40 4……40	0.8 0.8 1.2 1.2 1.5 1.5 1.8 1.8	2 2 3.5 3.5 4 4 4.5 4.5	40 40 40 40 40 40 60 60	AL AL AL AL AL AL AL AL	丁腈 橡胶	钢	I P I P I P I P	G1/4" — G1/4 —" G1/4" — G1/4" —	0.2	04 03 04 03 05 03 05 03

注：*)在实际工作中即使短暂的压力峰值，也不能超过此值。
　　**)I——接口为内螺纹 P——接口为法兰。

设定值的调整
　　不可调切换差的控制器设定值调整步骤，举例说明如下
　　[例]：选用订货号0882200的控制器，要求将压力下降至8MPa（下切换值）发出触点信号，其操作步骤如下：
　　将产品旋入油压压力校验台的螺纹口中（如果控制器是法兰接口，则与压力校验台的法兰相接），按实际工作压力对产品施加2分钟的压力后，方可进行设定。
　　将电缆导线接入插头中，电缆的另一头接上万用表。
　　将压力加至8MPa（此值可从标准压力计中读出）。

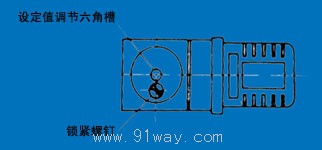

　　松开锁紧螺钉，用5mm内六角螺钉板手，顺时针旋动设定值调节螺纹件六角槽，使设定值由小变大，直至开关触点在8MPa处切换。
　　旋紧锁紧螺钉，调节校验台压力在8MPa上下来回变化，检验压力下降时，触点的切换值是否是8MPa，此值即为要设定的下切换值。其对应的上切换值应是8MPa加上切换差2.3MPa（左右）即为10.3MPa（左右）。
