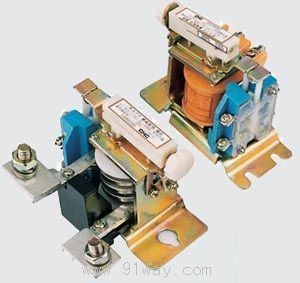

JL15系列电流继电器产品详细说明：

1.概述：
JL15系列交直流继电器是一种过电流瞬时动作的电磁式继电器，用于交流50Hz，380V及以下或直流440V及以下，电流1200A及以下的一次回路中，作为电力传动系统中的过电流保护元件。本系列JL15-F型交流高返回系数继电器主要用于每秒操作的交流异步电动机的者转保护。

2.型号参数：

型号	电流种类	吸引线圈额定电流le(A)	吸引线圈调整范围	接点组合形式	接线方式	备注
JL15-□/01 JL15-□/11 JL15-□S/01 JL15-□S/11 JL15-□/02 JL15-□/22 JL15-□S/02 JL15-□S/22 JL15-□F/01 JL15-□F/11	直流 或 交流	1 1.5 2.5 5 10 15 20 25 40 60 80 100 150 250 300 400 600 800 1200	80-300%le 120-400%le 120-400%le	一常闭 一常开 一常闭 一常开 二常闭 二常开 二常闭 二常开 一常闭 一常开 一常闭	60A及发下板前接线 80A及以下板前或板后接线	返回系数为0.6-0.85对600和1200A者，当整定电流大于两倍额定电流时，允许降0.1

3.结构特点：

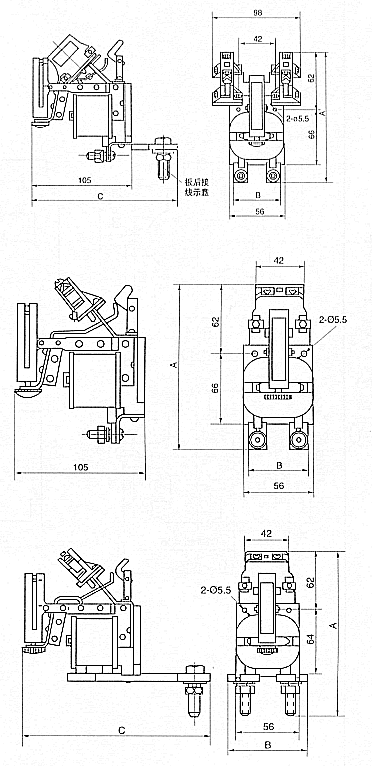

4.安装尺寸：

JL15系列电流继电器
