产品名称：

35BY系列永磁式步进电动机

型号规格：

35BY系列永磁式步进电动机

产品类别：

常规产品 -- 电机产品 -- 永磁式步进电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

更多分享

产品简介：

（点击小图查看大图）

35BY系列永磁式步进电动机产品详细说明：

35BY系列永磁式步进电动机技术数据

型号	步矩角	相数	电压	电流	电阻	电感(400Hz)	最大静转矩	定位转距	转动惯量	引线规格	接线图	外型图
Model	Step Ang -le	No. of Pha -se	Volt -age （V)	Curr -ent (A/ph -ase)	Resis -tance (Ω)	Induct ance (mH)	Holding Torque (g.cm)	Detent torque （g.cm)	Rotor Inertia (g.cm2)	Leads	Wdg	Fig
35BY48B06	7.5	4	5	0.5	10	65	250	65	2.5	UL1007 AWG26	d	1
35BY48B07	7.5	4	24	0.24	110	70	330	65	2.5	UL1007 AWG26	d	2
35BY48B08	7.5	4	24	0.32	75	38	270	65	2.5	UL1007 AWG26	d	3
35BY48B069	7.5	4	12	0.24	50	28	300	65	2.5	UL1007 AWG26	d	4
35BY48BH01	7.5	4	24	0.145	165	85	400	90	7.9	UL1007 AWG26	d	5
35BY48BH02	7.5	4	16.2	0.27	60	50	450	90	7.9	UL1007 AWG26	e	5
35BY48BH03	7.5	4	28.8	0.278	115	85	450	90	7.9	UL1007 AWG26	d	6
35BY48BH05	7.5	4	12	0.8	15	10	460	90	7.9	UL1007 AWG26	d	6
35BY48BH07	7.5	4	24	0.24	110	70	350	90	7.9	UL1007 AWG26	d	6
35BY48BH10	7.5	4	12	0.286	42	25	400	90	7.9	UL1095 AWG28	d	6

*以上表中所列仅为代表性产品。

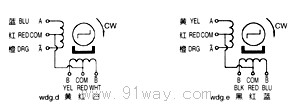

接线图

35BY系列永磁式步进电动机

35BY系列永磁式步进电动机（示意图）
