用途：
JY-10、20、30系列集成电路电压继电器是静态型，瞬动、交流电压继电器。可用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的动作元件。该继电器由集成电路构成执行回路，具有灵敏度高，动作时间快，功耗小、整定方便等特点，继电器的直流电源和出口继电器有信号指示灯监视，继电器有2付大容量的接点输出，用户可根据具体情况直接控制被保护设备。继电器动作值由面板上的拨轮开关进行整定，直观方便。

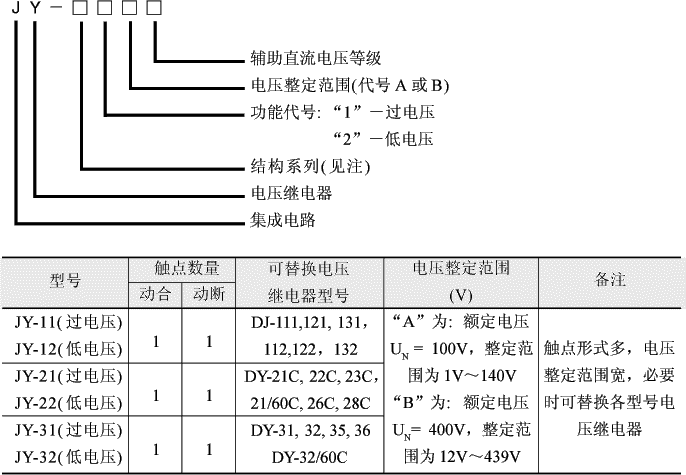

继电器型号名称：
注:(JY-10代表凸出式，JY-20代表凸出插入式，JY-30代表嵌入插入式)为便于用户替代更换各型号电压继电器，请按下表对照:

工作原理：
由电压-电压变换器将输入电压变换成适当的电压，通过动作值的整定和有源带通滤波，经过全波整流，利用其脉动电压进行比较积分，由检测器对积分电压进行判断，当积分电平超出检测电平时，检测器输出高电平，驱动出口继电器动作。
本继电器采用了新型的积分判断电路，使继电器的动作时间和返回时间都较快，暂态超越也小，有很强的抗干扰性能。

使用方法：
首先仔细观察本继电器的面板，其中左上方的两档ZK开关分别用于UD和△U的整定。例如: 您手中有一个UN = 100V或(A型)的继电器，当UD开关打向13V，UD整定值为13V，其余以此类推，您可以通过开关得到1V的整定值。如果不能满足你的需要再利用左下方的MN拨轮开关进行细调，请按面板上的公式U= UD(1 + M.N) +△U计算，计算方法如下例:若U =100V或 (A型) 您 所需要U = 130V，你可先把UD整定为13V，然后通过公式计算出M=9，N=0 。按上述方法整定后，当外加电压U=130V时，右方指示灯由正常工作时的绿色转变为红色，继电器动作。整定范围见前面表(△U一般情况下，都置零)。

主要技术参数：
5.1 额定值
a) 额定交流电压: 100V，400V；
b) 频率:50Hz；
c) 额定辅助直流电压: 48V，110V，220V。
5.2 整定范围(见前表)5.3 动作时间
a) 过电压－2倍整定值时动作时间不大于30ms；
b) 低电压－0.5倍整定值时动作时间不大于30ms。
5.4 返回时间不大于45ms。
5.5 动作一致性: 不大于2.5%。
5.6 定值误差: 不大于±2.5%。
5.7 返回系数: 过电压不小于0.9，低电压不大于1.1。
5.8 功耗
交流功耗: 额定电压时，不大于1VA。
直流功耗: 在额定辅助直流电压下，继电器动作前功耗不大于3W，动作后功耗不大于6W。
5.9 触点性能
当时间常数为5ms的电感性负载时，继电器触点断开容量为交流电压250V时，电流不大于2A，直流电压为24V时，电流不大于5A。
5.10工作条件
a) 大力压力80kPa-106kPa；
b) 环境温度-10℃-+50℃
c) 空气相对湿度不高于90%(月平均最低温度20℃);
d) 使用地方不允许有较强的外磁感应强度；
e) 使用地方不允许有导电尘埃与破坏金属和绝缘的腐蚀性气体；
f) 使用地方不允许有爆炸危险及充满尘埃的介质；
g) 使用地方不允许有较严重的霉菌存在；
h) 使用地方不允许有较强的振动与h冲击；
i) 使用地方应当有防雨、雪、风沙装置及没有充满水蒸气。
5.11绝缘电阻
继电器外壳与各端子间，以及电气上无联系的各电路之间的绝缘电阻不小于300MΩ。
5.12介质强度
继电器外壳与各端子间以及电气上无联系的各电路之间的绝缘强度，应能承受2kV，50Hz交流电压，历时1min无闪络与击穿现象。同组接点间应能承受1kV，50Hz交流电压，历时1min无闪络与击穿现象。
5.13抗干扰性能
符合GB7261和GB6261《静态继电器及保护装置的电气干扰试验》。

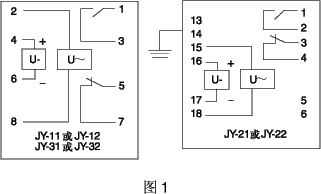

继电器背后接线图：
图中触点为继电器加上直流辅助电压，但交流电压为零时的触点状态(即过电压不动作，低电压动作)。当直流电压与交流电压均未加，即继电器失电状态时，过电压继电器(JY-11,21,31)的触点状态和图中触点状态相同，而低电压继电器(JY-12,22,32）的触点状态和图中触点正好相反。



继电器外形尺寸及开孔尺寸：
10结构见通用结构系统中附图1；
20结构见通用结构系统中附图3；
30结构见通用结构系统中附图7。

订货需知：
8.1 继电器名称、型号。
8.2辅助直流电压额定值和电压整定范围(如有特殊要求请另外提出)。
8.3 触点形式如为特殊要求请另外写明。
8.4订货数量。
