产品简介:
(点击小图查看大图) 资料下载 继电器外形尺寸及开孔尺寸
JL系列集成电路电流继电器产品详细说明:
用途:

JL-10、20、30系列集成电路电流继电器是静态型,不带方向性的、瞬动、交流电流继电器。可用于电力系统输电线、电机、过负荷和短路保护中,作为起动元件。继电器对短路电流中的直流分量不敏感,因此可用于要求暂态超越小的线路中。该继电器由集成电路构成,执行回路具有灵敏度高,动作速度快,功耗小、整定方便等特点,继电器的直流电源和出口继电器有信号指示灯监视,出口继电器有2付大容量的触点输出,用户可根据具体情况直接控制被保护设备。继电器动作值由面板上的拨轮开关进行整定,直观方便。

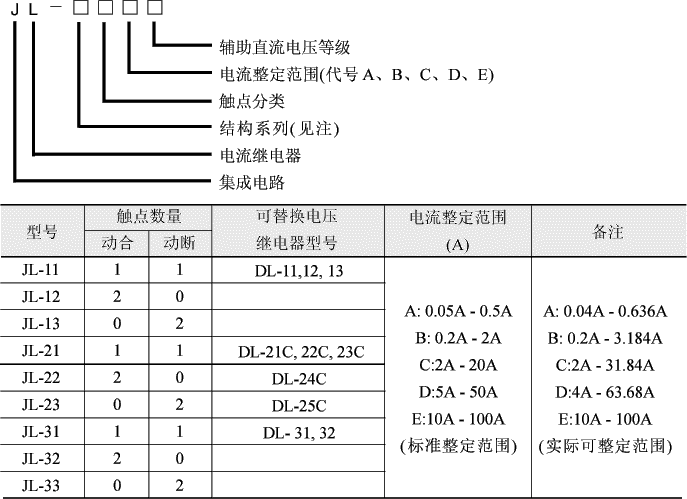

继电器型号名称:
注:(JL-10代表凸出式,JL-20代表凸出式插拔式,JL-30代表嵌入插拔式)为便于用户替代更换各型号电流继电器,请按下表对照

JL系列集成电路电流继电器型号说明及技术参数

工作原理:
由电流-电压变换器将输入电流变换成适当的电压,通过动作值的整定和有源带通滤波,经过全波整流,利用其脉动电压进行比较积分,由检测器对积分电压进行判断,当积分电平超出检测电平时,检测器输出高电平,驱动出口继电器动作。
本继电器采用了新型的积分判断电路,使继电器的动作时间和返回时间都较快,暂态超越也,小有很强的抗干扰性能。

JL系列集成电路电流继电器原理图

使用方法:
首先请仔细观察本继电器的面板,其中左上方的四档ID整定开关分别用于对继电器的电流值的粗整定。例如:您手中有一个K=4的继电器,当1K开关打开其余开关关闭时,ID整定值为1×K=4A,以此类推,您可以通过其余开关得到8A,16A,32A的整定值。如果不能满足你的需要再利用左下方的MN拨轮开关进行细调,请按面板上的公式I=ID(1.MN)计算,计算方法如下例:若K=4你所需要I=12A,你可先把ID整定到2K=8A。然后通过公式计算出M=5,N=0 。按上述方法整定后,当外加电流I=12A时,右方指示灯由正常工作时的绿色转变为红色,继电器动作。整定范围见前面表。

JL系列集成电路电流继电器主要技术参数:
5.1 额定值
a) 额定交流电流: 0.1A, 1A, 5A;
b) 频率: 50Hz;
c) 额定辅助直流电压: 48V,110V,220V。
5.2整定范围(见前表)
5.3 动作时间: 2倍整定值时动作时间不大于30ms;
5.4 返回时间: 电流瞬时变化从1.2倍整定值至零时不大于45ms。
5.5 动作一致性: 不大于2.5%。
5.6 整定值误差: 不超过±2.5%。
5.7 返回系数: 过电流不小于0.9。
5.8 功耗
交流功耗: 额定电压时不大于1VA。
直流功耗: 在额定辅助直流电压下,继电器动作前功耗不大于3W,动作后功耗不大于6W。
5.9 触点性能
当时间常数为5ms的电感性负载时,继电器触点断开容量为交流电压250V时,电流不大于2A,直流电压为24V时,电流不大于5A。
5.1 0工作条件
a) 大力压力80kPa-106kPa;
b) 环境温度-10℃-+50℃;
c) 空气相对湿度不高于90%(月平均最低温度20℃);
d) 使用地方不允许有较强的外磁感应强度;
e) 使用地方不允许有导电尘埃与破坏金属和绝缘的腐蚀性气体;
f) 使用地方不允许有爆炸危险及充满尘埃的介质;
g) 使用地方不允许有较严重的霉菌存在;
h) 使用地方不允许有较强的振动与冲击;
i) 使用地方应当有防雨、雪、风沙装置及没有充满水蒸汽。
5.11绝缘电阻继电器外壳与各端子间,以及电气上无联系的各电路之间的绝缘电阻不小于300MΩ。
5.12介质强度继电器外壳与各端子间以及电气上无联系的各电路之间的绝缘强度,应能承受2kV,50Hz交流电压,历时1min无闪络与击穿现象。同组接点间应能承受1kV,50Hz交流电压,历时1min无闪络与击穿现象。
5.13抗干扰性能符合GB7261和GB6261《静态继电器及保护装置的电气干扰试验》。

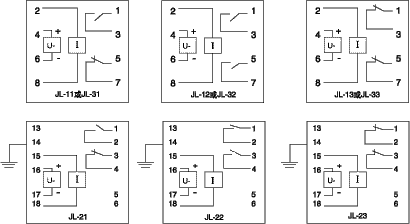

继电器背后接线图:
图中触点为继电器不动作状态。

JL系列集成电路电流继电器接点图

继电器外形尺寸及开孔尺寸:

10结构见通用结构系统中附图1
20结构见通用结构系统中附图3
30结构见通用结构系统中附图7

订货需知:
8.1 继电器名称、型号;
8.2辅助直流电压额定值和电流整定范围(如有特殊要求请另外提出)。
8.3 触点形式如为特殊要求请另外写明;
8.4订货数量。
JL系列集成电路电流继电器
