SSJ系列时间继电器产品详细说明：

用途：
SSJ系列时间继电器用于电力系统继电保护、控制回路或工业控制的直流、交流电路中作为延时控制元件之用。尤其适用于时间测量精度要求高，配合时间级差小的场合。

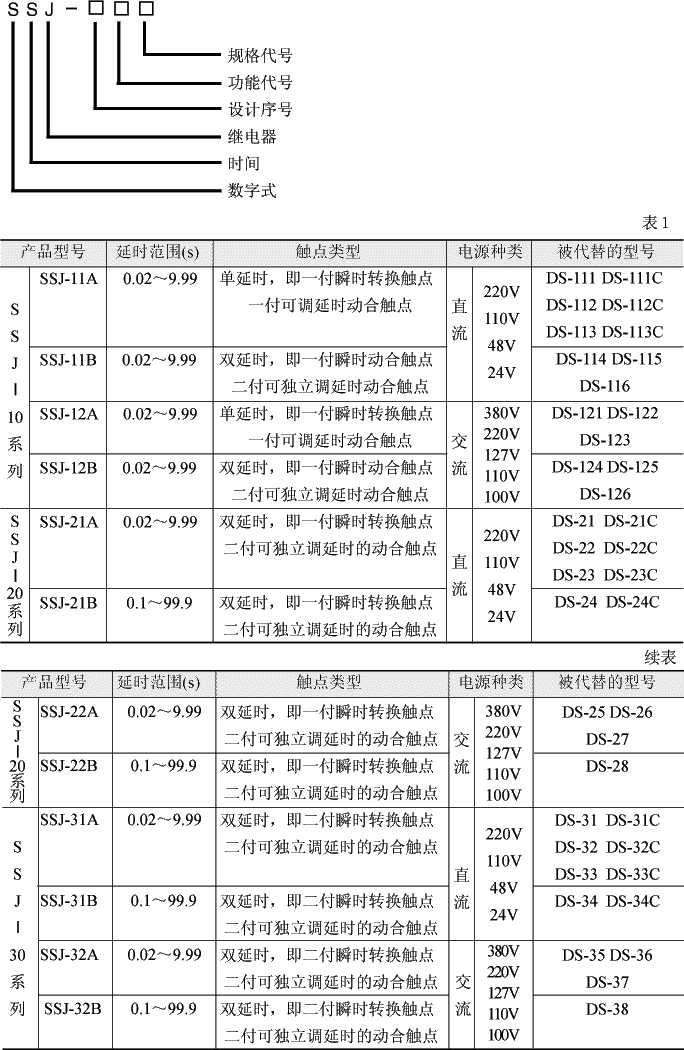

SSJ系列时间继电器型号名称：




工作原理：
本继电器为静态型数字式时间继电器，采用进口CMOS集成电路构成，利用分频、计数原理实现延时。标准时钟脉冲由石英晶体振荡器产生。
继电器一旦施加额定电压，内部瞬动继电器动作并出口，同时使晶体起振，产生时钟脉冲，经分频后由计数器计数，当所计脉冲数达到延时整定值时，触发器翻转，驱动执行继电器动作出口。

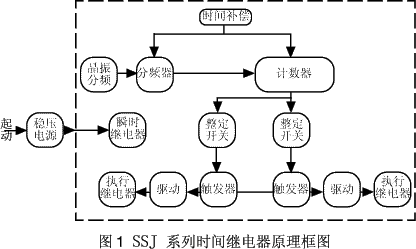

继电器原理框图见图1



使用方法：
4.1 动作时间整定同由独立的两组三位8421码拨盘开关构成，其整定公式为: t = kT(s)(其中k为整定系数，T为拨盘开关的整定数字)。例如:k为0.01,T为357，则整定时间为3.57(s)。
4.2 输入激励量的触点无抖动，如使用于输入激励量有抖动的场合，用户须提出特殊订货要求。

主要技术参数：
5.1 动作电压
a) 输入为直流时，继电器的动作电压为(60%-70%)额定值，小于50%额定值可靠不动作；
b) 输入为交流时，继电器的动作电压为(60%-80%)额定值，小于50%额定值可靠不动作。
5.2 返回电压
a) 输入为直流时，继电器的返回电压应不小于10%额定值；
b) 输入为交流时，继电器的返回电压应不小于15%额定值；
5.3 延时一致性在基准条件下:
a) 输入为直流时，整定误差不大于(0.1%整定值+3ms);
b) 输入为交流时，整定误差不大于(0.1%整定值+10ms)。
5.4 延时整定误差在基准条件下:
a) 输入为直流时，整定误差不大于(0.1%整定值+3ms);
b) 输入为交流时，整定误差不大于(0.1%整定值+10ms)。
5.5 返回时间在基准条件下:
a) 输入为直流时，返回时间不大于20ms;
b) 输入为交流时，返回时间不大于25ms。
5.6 功耗在额定电压下，继电器功率消耗不大于10W。
5.7 触点性能在电压不超过250V，电流不超过1A，时间常数为5ms±0.75ms直流电路中，断开容量为30W；在电压不超过250V，电流不超过5A，功率因数为coso = 0.4±0.1的交流电路中，断开容量为250VA。继电器的电寿命为104次。
5.8 工作条件
a) 使用地点不允许有爆炸危险的介质，周围介质中不含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸汽和有较严重的霉菌存在；
b) 使用地点不允许有较强的振动和冲击；
c) 使用地点应具有防御雨、雪、风、沙的设施；
d) 使用地点不允许超过1.5mT的外磁感应强度。
5.9 介质强度继电器各导电路对外露的非带电金属部分及外壳之间，输入电路对触点之间，应能承受2kV(有效值)，50Hz的交流试验电压，历时1min试验，而无绝缘击穿及闪络现象。
5.10 抗干扰性能
继电器应能承受频率为1MHz衰减震荡波，第一个半波电压幅值共模为2.5kV，差模为1kV的试验电压，继电器不应误动或拒动。

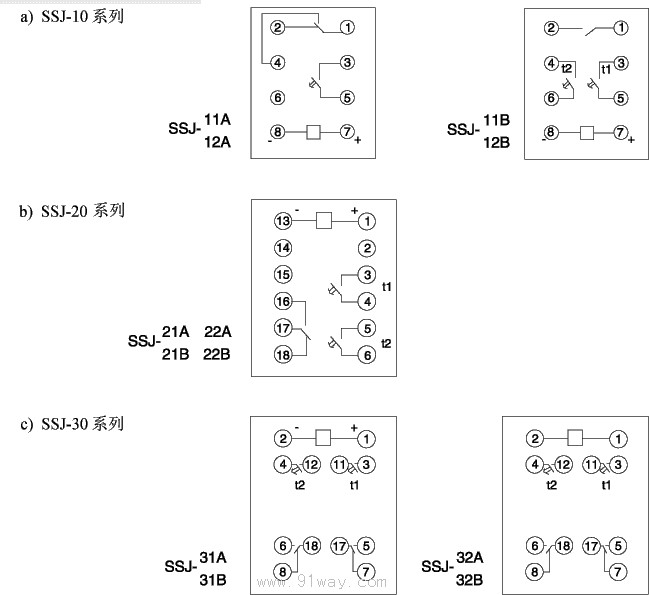

继电器背后接线图：




继电器外形尺寸及开孔尺寸：
10结构见通用结构系统中附图1；
20结构见通用结构系统中附图3；
30结构见通用结构系统中附图7。

订货需知：
订货时须注明继电器型号规格、额定电压、接线方式及订货数量。如用户要求按滑动触点方式代货，则继电器可提供一组延时触点和一组滑动触点。如要求滑动触点闭合一定时间后即返回，订货时须特别注明，并提出滑动触点的闭合持续时间
