SSJ8系列高精度时间继电器产品详细说明：

SSJ8系列高精度时间继电器用途：

SSJ8系列高精度时间继电器用于电力系统继电保护、控制回路或工业控制的直流、交流电路中作为延时控制元件之用。尤其适用于时间测量精度要求高，配合时间级差小的场合。

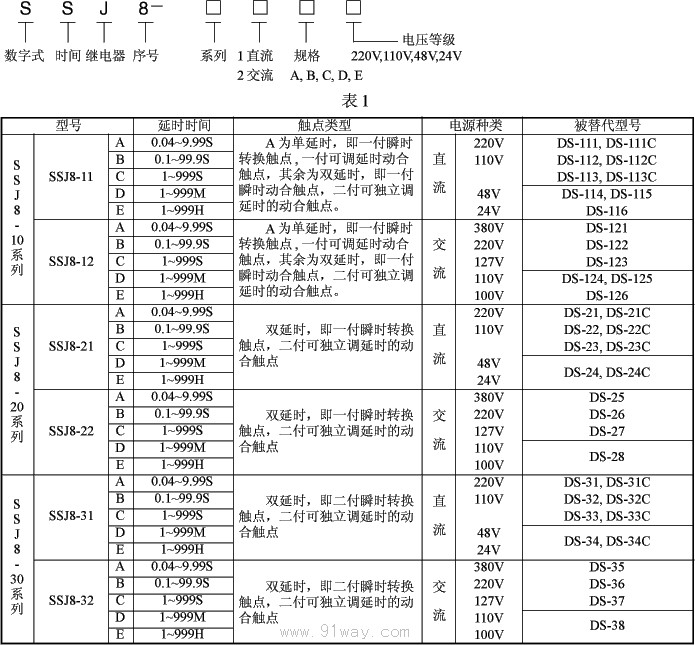

继电器型号名称：




工作原理：
本继电器为静态型数字式时间继电器，采用进口CMOS集成电路构成，利用分频、计数原理实现延时。标准时钟脉冲由石英晶体振荡器产生。
继电器一旦施加额定电压，内部瞬动继电器动作并出口，同时使晶体起振，产生时钟脉冲，经分频后由计数器计数，当所计脉冲数达到延时整定值时，触发器翻转，驱动执行继电器动作出口。
继电器原理框图见图1：



使用方法：
动作时间整定由独立的两组三位8421码拨盘开关构成，其整定公式为： t = k×T（s）（其中k为整定系数，T为拨盘开关的整定数字）。例如：对SSJ8-21A，k值为0.01,若将T整定为357，则整定时间为0.01×357=3.57（s）；再如将T整定为009，则整定时间为0.01×9=0.09（s）

SSJ8系列高精度时间继电器技术参数：

6.1 延时范围A：
0.04~9.99S 级差为0.01SB：
0.1~99.9S 级差为0.1S
C：1~999S 级差为1S
D：1~999M 级差为1M
E：1~999H 级差为1H
6.2 延时一致性在基准条件下：
a)延时整定为0.04s~0.99s时，一致性不大于3ms；
b)延时整定大于或等于1s时，一致性不大于(0.1%整定值+3ms)；
6.3 延时整定误差在基准条件下，平均误差不大于(0.1%整定值±3ms)。
6.4 返回时间: 继电器返回时间不大于25ms。
6.5 功耗: 在额定电压下，继电器功率消耗不大于10W。
6.6 触点性能在电压不超过250V，电流不超过1A，时间常数为5ms±0.75ms直流电路中，断开容量为30W；在电压不超过250V，电流不超过5A，功率因数为COSφ=0.4±0.1的交流电路中, 断开容量为250VA。继电器的电寿命为10^4次。
6.7 介质强度
继电器各导电路对外露的非带电金属部分及外壳之间，应能承受2kV（有效值）, 50Hz的交流试验电压，历时1min的试验，应无绝缘击穿或闪络现象。6.5 绝缘电阻继电器各导电端子连在一起对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻，其值应不小于300MΩ。

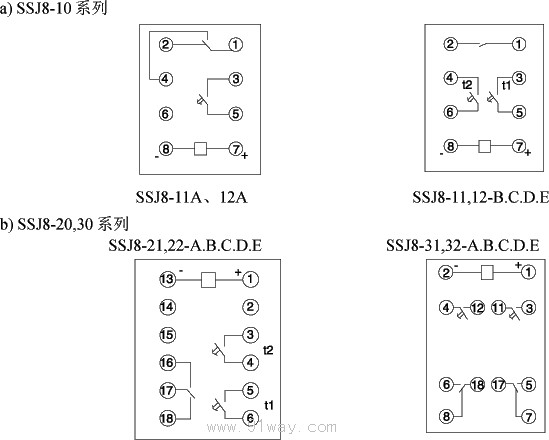

继电器背后接线图：




继电器外形尺寸及开孔尺寸：
10结构见通用结构系统中附图1；
20结构见通用结构系统中附图3；
30结构见通用结构系统中附图7。

订货需知：
定货时须注明继电器型号规格、额定电压、接线方式及订货数量。如用户要求按滑动触点方式供货，则继电器可提供一组延时触点和一组滑动触点。如要求滑动触点闭合一定时间后立即返回，定货时须特别注明，并提出滑动触点的闭合持续时间。
