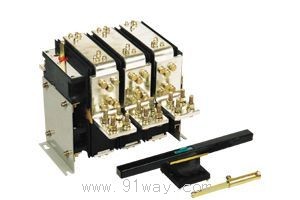

HH15(QSA)系列隔离开关熔断器组产品详细说明：

HH15(QSA)系列隔离开关熔断器组用途
主要使用有具有高短路电流的配电电路和电动机电路中，作为手动，不频繁操作的主开关或总开关，尤其适用于安装在较高级的抽屉式低压成套装置中。双投开关用作不频繁的双电回路接通和分断之用。





结构特征：
开关采用全封闭式结构，以保证提高工作可靠性及性能的稳定；具有独特的滚动插入式触头系统。每相都有两组有两组这种双断点的触点的触头系统，两组触头系统或是串联、或是并联，就可满足电流大小不同的电路及不同工作类别的要求。触头系统使电流分别从几个滚柱通过，其结果使得每个滚柱所受到的电动反力大大减小。在运动过程中，滚柱与静触头的接触既有滚动又有滑动磨擦，这样能有效地避免发生熔焊。操作机构有储能弹簧，因此动触头组的运动速度与操作力的大小、操作速度无关。操动器由装在面板上手柄、与手柄啮合的驱动连轴节、延伸轴、轴连轴节及驱动轴组成。延伸及轴及轴及轴连轴节只在驱动轴不够长时才使用。开关在成套装置柜内安装的深度可以根据各电器元件成套组合安装的需要来考虑，有相当大的活动范围。

HH15(QSA)系列隔离开关熔断器组技术数据符合IEC947－3、GB14048.3

规格	63	125	160	250	400	630
主极数	3
额定绝缘电压　　　　　　　　　　　　　　　（V）	Ue=380时，Uj=660;Ue=660时，Uj=1000
额定工作电压　　　　　　　　　　　　　　　（V）	AC 380 660
约定封闭发热电流　　　　　　　　　　　　　（A）	63	125	160	250	400	630
额定工作电流(Ie) 380V　AC－23B 660V　AC－23B	63 63	125 100	160 160	250 250	400 315	630 425
额定限制短路电流380VY/H	50/100
额定限制短路电流660V	50
机械寿命　　　　　　　　　　　　　　　　（次）	1700	1400	1400	1400	800	800
电寿命　　　　　　　　　　　　　　　　　（次）	300	200	200	200	200	200
熔断器额定电流（A）380V/660V时	63/63	125/100	160/160	250/250	400/315	630/425
刀型触头熔管型号	00			1-2		3
操作力矩　　　　　　　　　　　　　　　　（Nm）	7.5		16			30
辅助触头约定发热电流Ith 380V、AC－11　　（A）	5

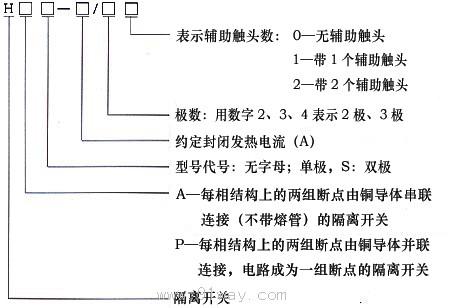

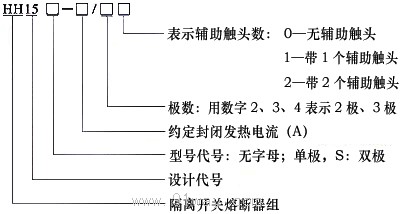

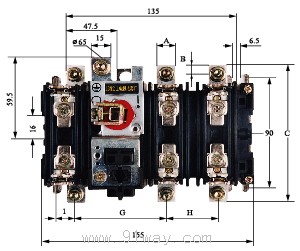

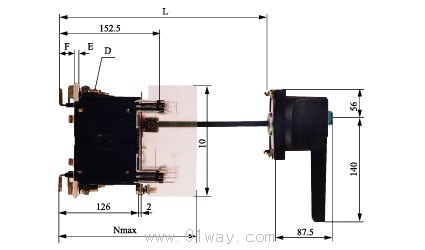

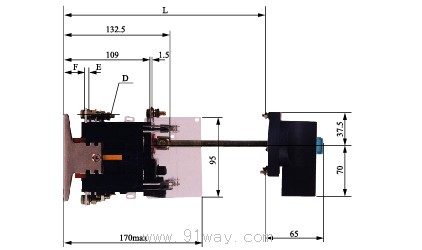

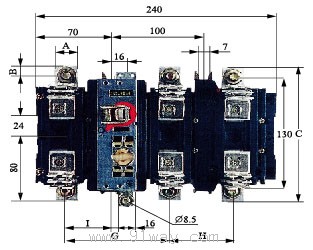

HH15(QSA)系列隔离开关熔断器组外形及安装尺寸：

型号	A	B	C	D	E	F	G	H	I	L	L1	L2	L3
HH15-63	12	6	100	M5	2	39.5	72	38.5	9	199-250	250-301	301-385	180-199
HH15-125	15	7.5	116	M5	3	38.5	70	40.5	10	199-250	250-301	301-385	180-199

型号	A	B	C	D	E	F	G	H	I	L	L1	L2	N	O
HH15-160	20	10	146	M8	4	44	107	65	46	226-284	284-342	342-400	189	120
HH15-250	25	12.5	160	M10	4	40	107	65	43.5	226-284	284-342	342-400	209	160
HH15-400	25	12.5	160	M10	6	38	107	65	43.5	226-284	284-342	342-400	209	160

型号	A	B	C	D	E	F	G	H	I	L	L1	L2	L3
HH15-630	40	20	270	M12	6	33	87	87	60	260-295	295-330	330-400	400-500

HH15(QSA)系列隔离开关熔断器组
