产品名称：

T6系列柱销式单联叶片泵

型号规格：

放大图片

产品类别：

常规产品 -- 泵阀管件 -- 叶片泵

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

T6系列柱销式单联叶片泵产品详细说明：

T6型叶片泵是80年代从美国丹尼逊公司引进的高压叶片泵，它采用浮动侧板、柱销叶片、组合芯子结构、具有压力高、噪声小、互换性好等特点。噪声低于70dB(A)。除组合芯子外，其他零件可与T5系列及美国威格士公司叶片泵互换。

单泵进出油口有4种排列方式，双联泵有32种排列方式，用户可根据需要选择。

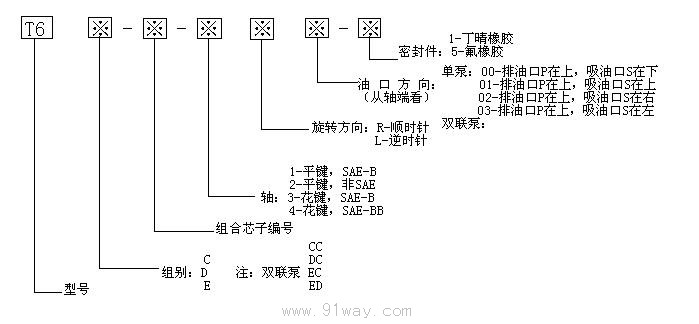

型号说明

T6系列柱销式单联叶片泵选型说明

产品型号		排量ml/r	压力MPa		转速r/min		油口联接盖(SAE4螺栓型)		质量kg	功率KW
组别	组合芯子编号	排量ml/r	额定	最高	最高	最低	出油口P/in	吸油口S/in	质量kg	功率KW
T6C	3	10.8	21	28	2800	600	1	1 1/2	15.5	6.7
	5	17.1								9.7
	6	21.2								12.3
	8	26.2								14.7
	10	33.9								18.6
	14	45.8								24.9
	17	58.0								31.1
	22	69.9								38.1
	25	78.9								42.6
T6D	28	89.7		24.5	2500		1 1/4	2	27	49.2
	31	98.3								53.7
	35	110.0								59.8
	38	120.3								64.5
	42	136.0								72.8
	45	145.7								78.0
T6E	45	142.4			2200		1 1/2	3	37	78.3
	52	164.8								89.9
	62	196.7								105.7
	66	213.6								115.7

注:双联泵有T6CC、T6DC、T6EC、T6ED四个组，可根据用户要求匹配组合而成。

轴尺寸

型号	轴型号	轴形式	轴标准	轴端长度L/mm	平键轴尺寸mm				花键轴尺寸mm
					轴径	键截面	装键后轴径	键长度	大径	小径	齿数	节距	压力角	花键长度
T6C	1	平键	SAE-B	71.4	22.22	6.35	24.94	38.1	－	－	－	－	－	－
					22.2	6.3	24.76
	2	平键	非SAE	58.7	22.22	4.78	24.54	31.7	－	－	－	－	－	－
					22.2	4.72	24.41
	3	花键	SAE-B	41.1	－	－	－	－	21.79	18.62	13	16/32	30°	15.5
									21.54	18.34
	4	花键	SAE-BB	46	－	－	－	－	24.98	21.8	15	16/32	30°	19.1
									24.73	31.53
T6D	1	平键	SAE-C	84.7	31.75	7.94	35.2	49.3	－	－	－	－	－	－
					31.7	7.89	35.13
	2	平键	非SAE	73.2	31.75	7.94	35.2	38.1	－	－	－	－	－	－
					31.7	7.89	35.13
	3	花键	SAE-C	55.6	－	－	－	－	31.22	26.99	14	12/24	30°	25.4
									30.96	26.66
	4	花键	非SAE	78.2	－	－	－	－	31.22	26.99	14	12/24	30°	48.3
									30.96	26.66
T6E	1	平键	SAE-CC	90.4	38.1	9.52	42.36	50.8	－	－	－	－	－	－
					38.05
	2	平键	非SAE	62	31.75	7.93	35.25	25.4	－	－	－	－	－	－
					31.7
	3	花键	SAE-C	55.6	－	－	－	－	31.22	26.99	14	12/24	30°	23.9
									30.96	26.66
	4	花键	SAE-CC	62	－	－	－	－	37.57	33.32	17	12/24	30°	31.7
									37.31	32.99
T6CC	2	平键	非SAE	58.7	22.22	4.78	24.54	31.7	－	－	－	－	－	－
					22.2	4.72	24.35
	3	花键	SAE-BB	41.1	－	－	－	－	24.98	21.8	15	16/32	30°	19.1
									24.72	31.53
	4	花键	SAE-B	46	－	－	－	－	21.8	18.63	13	16/32	30°	20.6
									21.55	18.35
T6DC	1	平键	SAE-C	84.1	31.75	7.94	35.2	49.3	－	－	－	－	－	－
					31.7	7.89	35.13
	2	平键	非SAE	73.2	31.75	7.94	35.2	38.1	－	－	－	－	－	－
					31.7	7.89	35.13
	3	花键	SAE-C	55.6	－	－	－	－	31.22	26.99	14	12/24	30°	25.4
									30.96	26.66
	4	花键	非SAE	78.2	－	－	－	－	31.22	26.99	14	12/24	30°	48.3
									30.96	26.66
T6EC	1	平键	SAE-CC	90.4	38.1	9.52	42.36	50.8	－	－	－	－	－	－
					38.05
	2	平键	非SAE	62	31.75	7.93	35.25	25.4	－	－	－	－	－	－
					31.7
	3	花键	SAE-C	55.6	－	－	－	－	31.22	26.99	14	12/24	30°	23.9
									30.96	26.66
	4	花键	SAE-CC	62	－	－	－	－	37.57	32.99	17	12/24	30°	31.7
									37.44
T6ED	1	平键	SAE-CC	90.4	38.1	9.52	42.36	50.8	－	－	－	－	－	－
					38.05
	2	平键	非SAE	62	31.75	7.93	35.25	25.4	－	－	－	－	－	－
					31.7
	3	花键	SAE-C	55.6	－	－	－	－	31.22	26.99	14	12/24	30°	23.9
									30.96	26.66
	4	花键	SAE-CC	62	－	－	－	－	37.57 37.31	33.32 32.99	17	12/24	30°	31.7

T6系列柱销式单联叶片泵（示意图）
