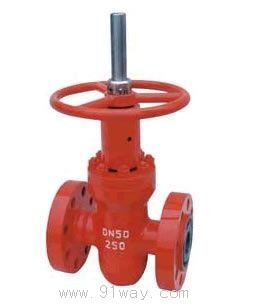

ZF43Y,ZF63Y,Z83Y注水阀(高压平板闸阀)产品详细说明：

ZF43Y,ZF63Y,Z83Y注水阀(高压平板闸阀)结构合理，密封可靠，操作轻便。密封面均喷焊硬质合金，具有防腐、耐磨、耐冲蚀等优点，且可用于节流。尤其适用于工作压力≤42MPa，工作温度≤120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。

ZF43Y,ZF63Y,Z83Y注水阀(高压平板闸阀)采用标准

设计标准		JB/T5298、APl6D
结构长度	法兰	GB/T 12221、JB/T 5298
	焊接	GB/T 15188.1
连接法兰		GB/T9113、JB/T 79 ANSl 16.5a
对焊端		GB/T 12224
试验和检验		GB/T3927、JB/T 9092

产品性能规范

适用范围		PN10.0～42.0MPa	DN25～200mm
适用温度		-29～121℃
适用介质	普通型	石油、天然气、成油品、水等
	抗硫型	含H2S、CO2的石油、天然气等
连接形式		法兰端、焊接端、卡箍端
驱动方式		手动、电动、气动等

ZF43Y,ZF63Y,Z83Y注水阀(高压平板闸阀)零件材料

零件名称	阀体、阀盖	闸板	阀杆	阀座	阀杆螺母	填料
"Z"型	WCB、铬钼钢	合金钢（焊硬质合金)	不锈钢	合金钢（焊硬质合金)	铝青铜	聚四氟乙烯、氟橡胶 PTFE、

ZF43Y,ZF63Y,Z83Y注水阀(高压平板闸阀)外形尺寸
型号 Model:ZF43Y、ZF63Y、Z83Y

公称压力 DN(mm) 尺寸 (mm) L1 L2 Do H1 H 10.0 16.0 25 230 216 180 85 344 32 260 229 220 98 352 40 260 241 260 110 364 50 300 310 310 120 379 65 340 340 350 133 402 80 380 356 400 158 475 100 430 432 460 198 482 125 500 508 460 240 490 150 550 559 470 260 547 200 650 660 600 358 616 20.0 25.0 25 230 254 180 87 344 32 260 279 220 100 352 40 260 305 260 112 364 50 300 368 310 122 379 65 340 419 350 135 402 80 380 470 400 160 475 100 430 546 460 198 482 125 500 673 460 240 490 150 550 705 470 260 547 200 650 832 600 358 616

公称压力(MPa) DN(mm) 尺寸 (mm) L1 L2 Do H1 H 32.0 35.0 25 230 254 180 90 344 32 260 279 220 103 352 40 260 305 260 115 364 50 300 368 310 125 379 65 340 419 350 137 402 80 380 470 400 164 475 100 430 546 460 198 482 125 500 673 460 240 490 150 550 705 470 260 547 200 650 832 600 358 616 40.0 42.0 25 230 254 180 92 344 32 260 279 220 105 352 40 260 305 260 117 364 50 300 368 310 127 379 65 340 419 350 139 402 80 380 470 400 166 475 100 430 546 460 198 482 125 500 673 460 240 490 150 550 705 470 260 547 200 650 832 600 358 616
