WSSX-3/4/5系列双金属电接点温度计产品详细说明：

双金属电接点温度计WSSX-3/4/5系列

双金属电接点温度计带有电接触装置----即机械电接点。当被测介质温度变化时，自由端上的细轴及转向传动机构带动指针及动触点随着温度的变化而转动，当其与定触点接触或断开的瞬间，使电路系统中的继电器及接触器动作，以达到自动控制和报警的目的。它可测量-80℃～500℃范围内的液体、蒸汽和气体介质温度。

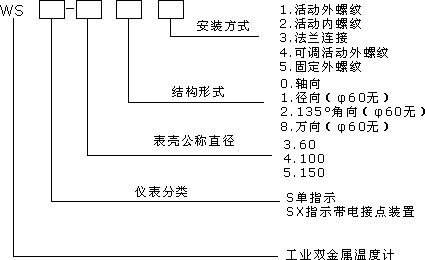

型号命名：



技术参数：

型号	公称直径 D(mm)	测量范围 ℃	分格值 ℃	插入长度 L(mm)	保护管直径 d(mm)	安装螺纹 mm
WSS-3□	60	0-50 0-100 0-150 0-200 0-300 0-400 0-500	1 2 2 5 5 10 10	75;100; 150;200; 250;300; 400;500;	6	M16×1.5
WSS-4□ WSSX-4□	100				10	M27×2
WSS-5□	150
					10

精确度：±1.5%
时间常数：不大于40s
保护管耐压：6.3MPa
电接点额定功率：20VA（无感负载）
最大工作电流：1A
持续电流：0.6A
最大工作电压：380VAC，220VDC
仪表执行标准：JB/T8803-1998

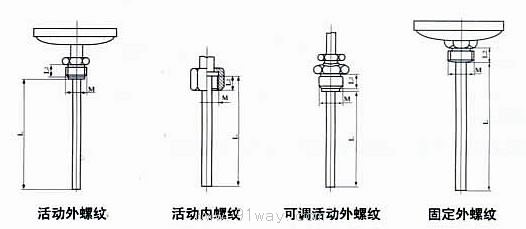

安装方式：

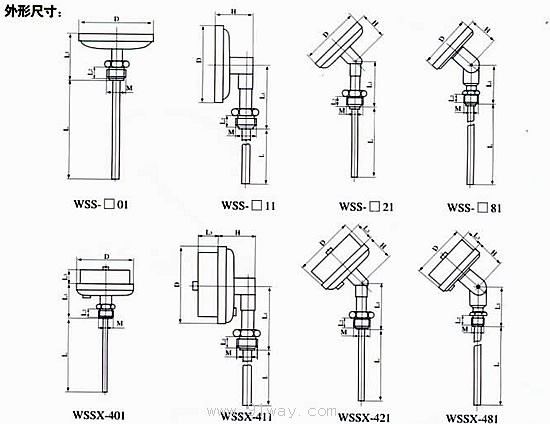

型号	外形尺寸mm
	D	H	L	L1	L2	L3	M
WSS-30□	60	/	75;100; 150;200； 250;300； 400；500；	62	12		16×1.5
WSS-31□		46		60
WSS-32□		44		55
WSS-40□	100	/		72	16		27×2
WSS-41□		46		94
WSS-42□		44		82
WSS-48□		58		64
WSS-50□	150	/		72	16
WSS-51□		46		112
WSS-52□		44		82
WSS-58□		58		64
WSSX-401	100	/		72	16	42	27×2
WSSX-411		46		94
WSSX-421		44		82
WSSX-481		58		64

  WSSX    接线图：
