JX-3型闪光继电器产品详细说明：

用途：
JX-3型闪光继电器主要用于各种镶嵌屏上，当被保护系统发生故障，主保护继电器动作时，通过闪光继电器控制各种灯光信号。

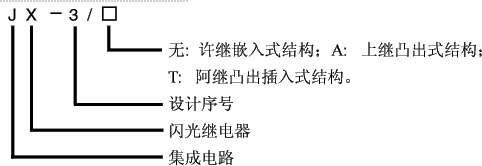

继电器型号名称：




工作原理：
JX-3型闪光继电器利用集成电路、电阻、电容构成RC震荡器，由控制回路控制起振，并由集成电路内部分频器分频选择得到所需的振荡频率信号，此信号一经放大，由继电器触点输出。

使用方法：

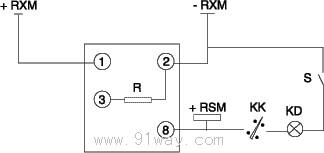

典型接线图



主要技术参数：
4.1 额定直流辅助电压:48V，110V，220V。
4.2 闪光频率: 60次/min。
4.3 功率消耗
直流电压回路(辅助激励量)功耗220V时不大于15W，110V时不大于7W，48V时不大于3W。
4.4 触点性能
4.4.1触点容量:
在电压不大于250V，电流不大于2A，时间常为40ms的直流回路中，触点断开容量为30W。在交流电路中为300VA(coso=0.4±0.1)，触点长期通电流为2A。
4.4.2 继电器触点形式
继电器提供一付动合触点。
4.5 工作条件
a) 使用地点不允许有爆炸危险的介质，周围介质中不含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸汽和有较严重的霉菌存在；
b) 使用地点不允许有较强的振动和冲击；
4.6 介质强度继电器各导电路对外露的非带电金属部分及外壳之间，应能承受2kV(有效值)，输入电路对触点之间能承受1kV(有效值)，50Hz的交流试验电压，历时1min的试验，应无绝缘击穿及闪络现象。
4.7 电气抗干扰继电器应符合GB7261和GB6261《静态继电器急保护装置的电气抗干扰试验》。

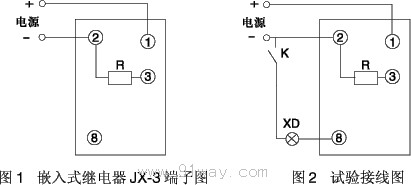

继电器背后接线图：
注: JX-3/A电源引出端子为1(+),2(-)，端子8外接闪光灯；JX-3/T电源引出端子为1(+),7(-),端子12外接闪光灯。



继电器外形尺寸及开孔尺寸：
JX-3/A上继10结构见通用型结构系统中的附图1；
JX-3/T阿继20结构见通用行结构系统中的附图3；
JX-3许继30结构见通用型结构系统中的附图7。

订货需知：
8.1产品型号、名称、辅助电压等级等。
8.2订购数量。
8.3结构形式。
