产品名称：

TSR-40DA-W三相电压型调压固态继电器

型号规格：

放大图片

产品类别：

常规产品 -- 低压电器 -- 固态继电器

参考价格：

厂价直销

产品品牌：

月盛

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

TSR-40DA-W三相电压型调压固态继电器产品详细说明：

TSR-40DA-W三相电压型调压固态继电器

控制回路与负载回路之间光电隔离。
可控硅输出，零电流关断。
内设阻容吸收回路。
控制信号与TTL逻辑兼容；可选配安全防护罩。
外形长方型，环氧树脂灌封(模块)。
使用时需配适当散热器，必要时加强迫风冷。
三相启动特性一致。
阻燃工程塑料外壳，金属底板
用途广范:如工业电炉,烘箱,水泵,电动机,电气开关柜,自动化控制等设备

参数:

型号		TSR-40DA-W TSR-60DA-W TSR-80DA-W TSR-100DA-W TSR-120DA-W
输入参数	控制方式	0-10VDC直流
	输入电流	4-20ma
	工作指示	LED
	通断时间	≤10mS(毫秒)
	可靠关断电压	/
输出参数	输出电压	交流380VAC
	额定工作电流	40A.60A.80A.100A.120A.150A
	通态压降	≤1.5V
	最小导通电流	50mA
	断态漏电流	小于10mA
性能参数	介质耐压	2500VAC，1分钟
	绝缘电压	≥2500V
	绝缘电阻	≥100MΩ
	工作温度	—35～75 ℃
	电源频率	50/60HZ
	散热条件	≥25A配散热器,≥40A再加风扇强冷
	负载电流安全系数	阻性负载取2-4倍,感性负载取3-5倍
	外形尺寸	105.0L×74.0W×33.0H
	重量	280g

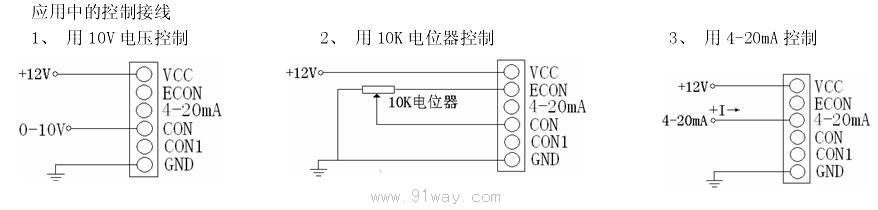

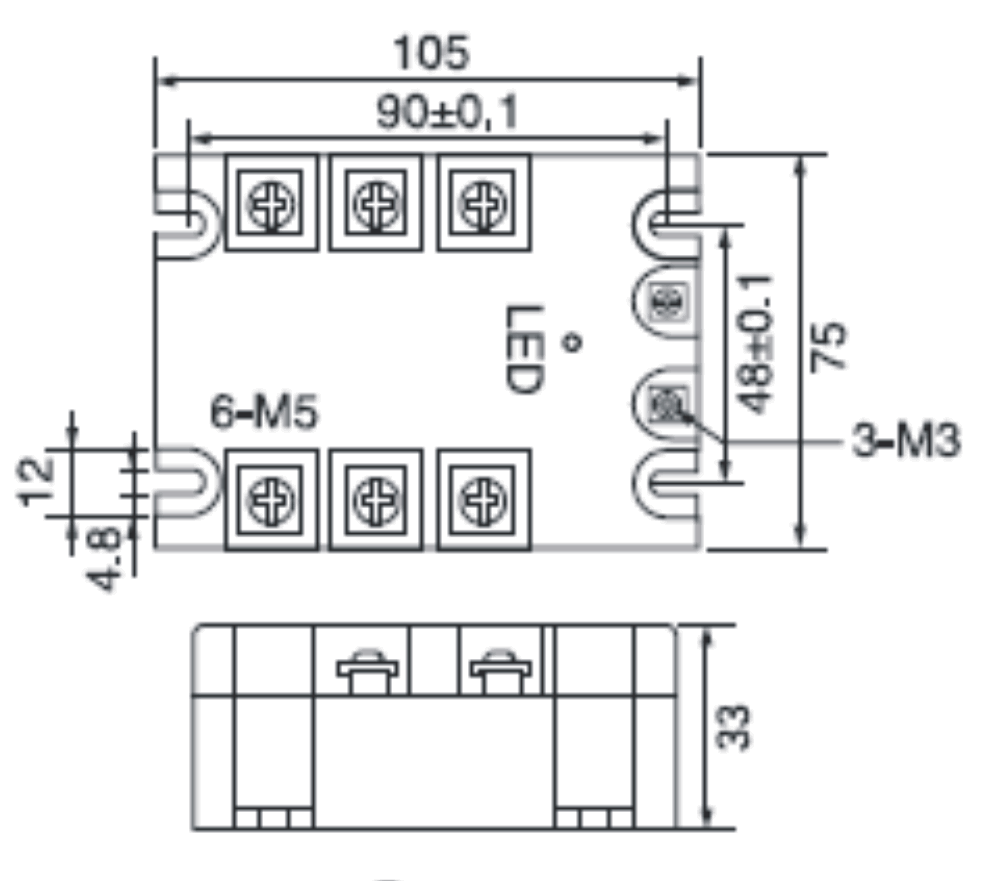

电流型三相固态调压器外形尺寸和安装接线图:(单位:mm)

TSR-40DA-W三相电压型调压固态继电器

TSR-40DA-W三相电压型调压固态继电器（示意图）
