JFY-11,12,13型负序电压继电器产品详细说明：

JFY-11、12、13负序电压继电器用于发电机和变压器的继电保护线路中，作为电压闭锁元件，以反应不对称短路时电压的负序分量。

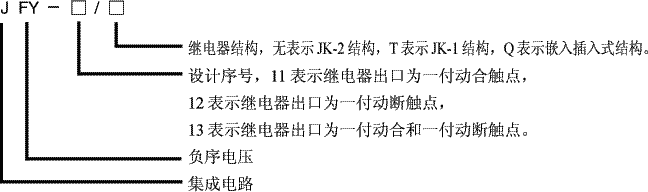

继电器型号名称：



工作原理：

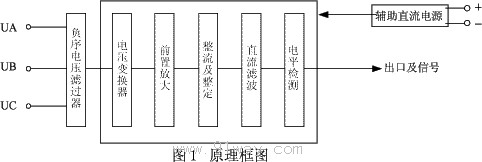

继电器用拨轮开关整定，方便直观。其原理框图如下(见图1):



使用方法：
用户根据继电器面板上提供的背面接线图(即图2)和原理框图可以很方便地掌握继电器的使用方法。
在1和9端子通入直流电源后面板上用于指示电源的绿色发光二极管发光。继电器的动作值由面板上的拨轮开关整定，加入负序电压，拨盘上的整定值即为负序电压动作值，整定范围为3-15V。继电器动作后面板上红色发光二极管发光。

主要技术参数：
7.1 额定值
a) 交流电压额定值:100V，50Hz。
b) 辅助直流电压额定值:48V，110V，220V。
7.2 辅助直流电压工作范围
110V、220V时为(80%－110%)额定值；
48V时为(90%－110%)额定值。
7.3 动作电压整定值负序线电压整定值范围: 3V-15V，级差0.1V。
7.4 动作电压整定误差在基准条件下，电压整定误差不超过5%，动作一致性不大于5%。
7.5 动作时间2倍整定值时，继电器动作时间不大于15ms。
7.6 返回系数继电器的返回系数不小于0.9。
7.7 功率消耗
7.7.1 交流回路在额定电压下，交流电压回路的功耗消耗不大于1VA/相。

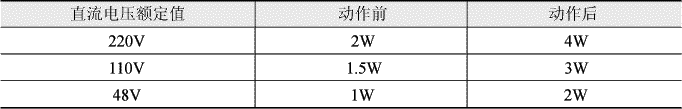

7.7.2 直流回路在额定电压下，直流回路的功耗消耗不大于表1之规定。
7.8 触点断开容量
a)直流电路:
在电流不大于2A，电压不大于250V的条件下，对输出触点能断开时间常数为5ms±0.75ms的直流有感负荷50W ；
b) 交流电路: 在电流不大于1A，电压不大于250V的条件下，对输出触点能断开功率因数coso为0.4±0.1的电路负荷250VA。
7.9 介质强度
继电器各导电路对外露的非带电金属部分及外壳之间，输入电路对触点之间，以及不同回路之间应能承受2kV(有效值)，50Hz的交流试验电压，历时1min试验，而无绝缘击穿及闪络现象。
7.10 工作条件
a) 使用地点不允许有爆炸危险的介质，周围介质中不含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸气和有较严重的霉菌存在；
b) 使用地点不允许有较强的振动和冲击；
c) 使用地点应具有防御雨、雪、风、沙的设施；
d) 使用地点不允许超过1.5mT的外磁感应强度。
7.11 电气抗干扰
继电器应符合GB7261和GB6261《静态继电器急保护装置的电气抗干扰试验》。

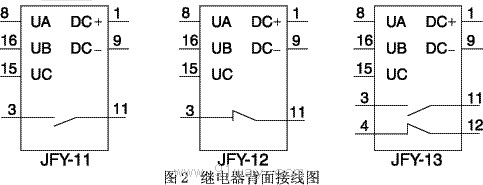

继电器背后接线图：




继电器外形尺寸及开孔尺寸：
继电器为静态型原理，凸出式插拨结构。其外形尺寸及安装尺寸JK-2见通用型结构系统中的附图4，JK-1见通用型结构系统中的附图3，嵌入插入式结构见通用结构系统中附图7。

订货需知：
8.1 产品型号、名称、结构形式等。
8.2 订购数量。
8.3 辅助电源电压等级。
