用途：
BFY-11、12、13负序电压继电器用于发电机和变压器的继电保护线路中，作为电压闭锁元件，以反应不对称短路时电压的负序分量。

工作原理：

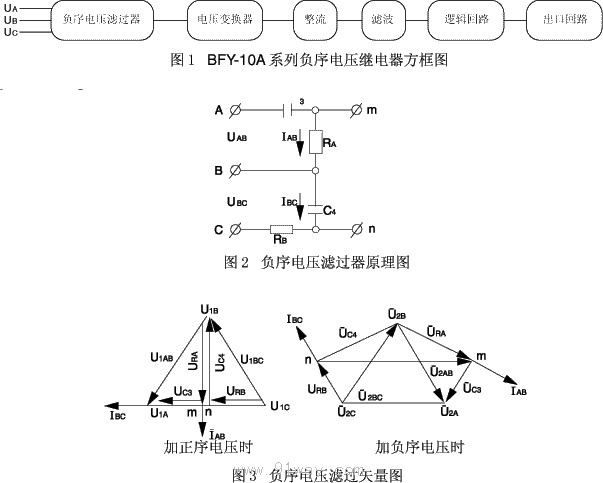

2.1 方框图示于图1。
2.2 动作原理
2.2.1负序电压滤过器: C3、RA(R10、R12)、C4、RB(R9、R13)组成阻容式滤过器其原理图见图2。选择RA = 3 XC3，RB =XC4 3， 可以使得在输入端加以正序电压时，滤过器没有输出(只有很小的不平衡电压)、而在输入端加以负序电压时，则滤过器输出电压 Umn=1.5 3U2Aej30o=1.5U2ABej60o。矢量图见图3因为负序滤过器一般都接入系统的相间电压，即零序分量等于零。
2.2.2滤过器输出电压通过电压互感器YH，经整流后加至触发器上。在正常情况下，BG1导通，BG2截止，执行元件CJ不动作；当系统发生不对称短路时，则滤过器的输出电压使触发器翻转，BG1截止，BG2导通，执行动作CJ动作。调整电位器R13，可以改变继电器的整定值。

主要技术参数：
3.1 交流额定值: 110V、173V、50Hz。
3.2 直流额定电压: 220V、110V、48V。
3.3 负序动作线电压整定范围6－12V，变差不大于6%。
3.4 继电器允许长期加交流1.1倍额定正序电流。
3.5 直流电压允许变化范围: 220V、110V允许在80－110%范围内变化，对于48V 允许在90－110%范围内变化，继电器应正常工作。
3.6 在额定电压下， 交流回路总功率消耗100V时不大于5VA；173V时不大于8VA；直流回路220V时不大于8W；110V时不大4W；48V时不大于2W。
3.7 继电器有一付动合触点(BFY-11A)一付动断触点(BFY-12A)，或一付动合触点和一付动断触点（BFY-13）。
3.8 触点断开容量:在电压不大于220V，电流不大于0.2A的直流有感负荷电路(时间常数不大于5×10-3s)中，断开容量为25W。在交流电路中为300VA。
3.9 温度影响: 当环境温度在-10℃～+50℃范围变化时，继电器任意整定点上的动作线电压与温度+20℃时的动作线电压之差不超过后者的±10%。
3.10重量: 约11kg。3.11电寿命: 5000次。

继电器背后接线图：
BFY-11、12、13负序电压继电器为凸出插入式结构(T型)。

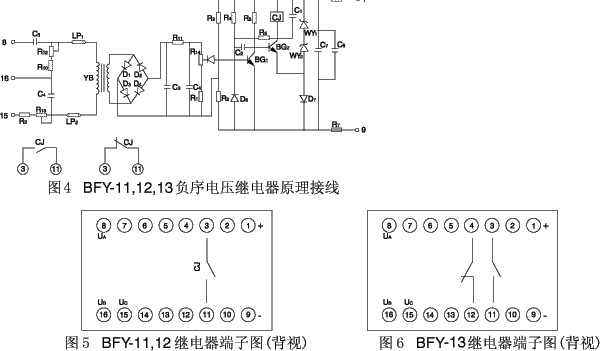

BFY-11、12、13负序电压继电器原理接线图示于图4。
BFY-11、12负序电压继电器背视端子图示于图5。
BFY-13负序电压继电器背视端子图示于图6。

继电器外形尺寸及开孔尺寸：
BFY-11、12、13负序电压继电器外形及安装尺寸见通用型结构系统中的附图4。

订货需知：
4.1 继电器名称、型号及数量。
4.2 交、直流额定电压值。
