用途：
BFL-2B型负序电流继电器用于发电机和变压器的继电保护线路中，作为起动元件，反应不对称短路时故障电流的负序分量。

工作原理：

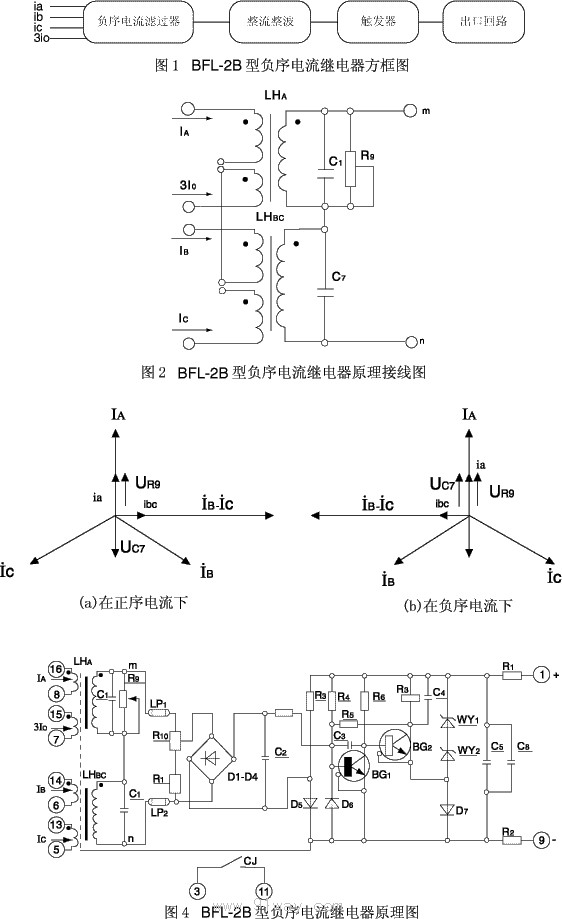

2.1 方框图示于图1。
2.2 继电器的动作原理分述如下:
负序电流滤过器: 它由两个不带气隙的变流器LHA、LHBC、电容器C1、C7和电位器R9所组成接线图示于图2。
R9上的电压(UR9)与A相电流成正比且相位基本相同；C7上的电压(UC7)则与BC相电流之差成正比例，相位滞后90。BC相采用电容(C7)移相，主要优点是输出电压波形较好(基本是正弦波)，这样减小了系统振荡时的负序电流滤过器的不平衡电压。
在正序电流情况下，LHA二次电流ia在电位器R9上产生的电压与A相电流IA同相、LHBC二次电流ibc在电容C7上产生的电压滞后BC相电流之差90。， 若使UR9、UC7大小相等， 此时滤过器输出电压U1mn接近于零，U1mn = UR9 + UC7 ≈ 0，矢量图见图3(a)。C1用以补偿由于铁损而引起的角误差。
在负序电流情况下，在电位器R9及电容C7上的电压UR9、UC7大小相等，方向相同，滤过器输出电压(U2mn)为2倍UR9，U2mn=UR9+UC7≈2UR9，矢量图见图3(b)。
为了避免在故障电流中含有零序分量时滤过器有输出，在LHA中增加3IO绕组，其匝数为A相绕组匝数的1/3，接于电流互感器的零线中；LHBC反映BC相电流之差，不受零序电流影响。
晶体管执行回路:
滤过器的输出电压经桥式整流(D1-D4)阻容滤波回路(C2、R2)后加至触发器。在正常情况下BG1导通，BG2截止，执行元件CJ不动作，当发生不对称短路时，滤过器有输出电压，达到整定值时，使触发器翻转，即BG1截止，BG2 导通，执行元件CJ 动作。调整电位器R10可以改变继电器的整定值。
BFL-2B型负序电流继电器原理接线图示于图4。

主要技术参数：
3.1 交流额定值: 5A、1A、20Hz。
3.2 直流额定电压: 220V、110V、48V。
3.3 负序动作电流调整范围: 1－6A(额定5A)，0.1－1A(额定1A)连续可调，动作值变差不大于6%。
3.4 继电器允许长期通过1.1倍额定电流。
3.5 功率消耗: 在额定电流下继电器交流回路每相功率消耗不大于2VA。直流回路功率消耗:220V时不大于6W；110V时不大于4W；48V时不大于2W。
3.6 直流电源变化: 220V、110V时允许在80－110%范围内变化；48V时允许在90-110%范围内变化，继电器应能正常工作。
3.7 温度影响: 当环境温度在-10℃～+50℃范围内变化时，继电器任意整定点上的负序动作电流与温度+20℃时负序动作电流之差不超过后者的±10%。
3.8 触点形式: 一付动合触点。
3.9 触点断开容量: 在电压不大于220V，电流不大于0.2A 的直流有感负荷电路(时间常数不大于5×10-3s)中，断开容量为25W；交流电路中为300VA。
3.10 电寿命: 5000次。
3.11 重量: 约1.3kg。

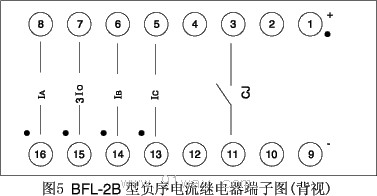

继电器背后接线图：
BFL-2B型负序电流继电器为凸出插入式结构(T型)。
BFL-2B型负序电流继电器外形及安装尺寸见通用型结构系统中的附图4。




订货需知：
4.1 继电器名称、型号及数量。
4.2 直流额定电压。
4.3 交流额定电流。
