| 浅谈发电厂电压互感器变比选择 |
|
| [大
中 小] |
|
问题一：PT变比对同期并列的影响。某电厂发变组电气一次系统如图1。主变变比为242±2×2.5%/121/15.75kV，220kV侧母线3PT一次额定电压为220kV，发电机出口1PT一次额定电压为15.75kV，主变低压侧2PT一次额定电压为15.75kV，二次额定电压全部为100V。
在试运做假同期试验时发现，主变高压侧开关两侧接入到同期回路中电压(分别取自3PT及2PT)分别为104.5V和95V，折算到一次侧，即开关并列点两侧电压相差达23kV，差值为10%。对于中压侧地存在相同的问题。为什么会存在这样的问题?
分析原因：由于主变变比与PT变比不一致引起，主变高压侧电压为230kV时，其PT二次电压为104.5kV，此时同期回路若将主变低压侧二次电压也调到104.5V时，到主变高压侧一次电压为252.9kV，超出规程规定的允许并列值(规程规定，系统与系统并列时两侧电压偏差不能超过 10%)。也就是说，在这种情况下，不允许在主变高压侧并列，尤其是在机组与电网解列后，机组自带厂用电及支配负荷，当电网恢复时，电厂不能顺利与电网恢复并列。解决的办法一是在主变高压侧重新加装一同期用PT，二是在同期回路中加装一110/100V的隔离变压器。
问题二：PT变比对测量回路的影响。某电厂，在机组投运后，发现母线电压较高时，接入到DCS上的电压测量点为黑点，原因为电压变送器量程为 0~100V，对应输出为4~20mA电流信号，当输入电流大于21mA时，DCS上显示黑点，即所测二次电压最高为107V。解决办法：更换电压变送器，采用量程为0~120V的变送器。
问题三：选择合适的PT变比，简化同期回路。我们都知道，对于-11接线的变压器组，在接入同期回路中时需要经过一个转角变压器，将角度调整 30°。然而通过下图我们却不难看出，在三角形侧接入同期回路的电压UBC，与星形侧的UC同相，只要选择UC的电压为100V，就可将这两个电压接入同期回路。在实际应用中我们用的是高压侧的剩余绕组，即开口三角绕组，接入同期回路。
结论：综上所述，我们可以看出，在发电厂中选择与一次设备(变压器)额定电压相对应的电压互感器，对安全运行有重要意义。同时选择适当的型式，可以简化我们的同期回路。

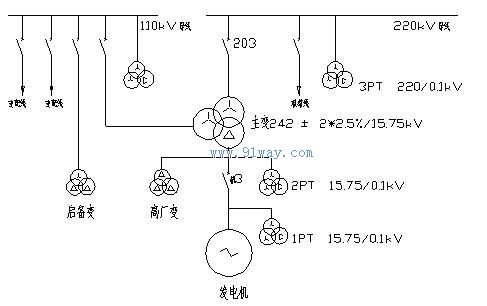

图1：电厂示意图

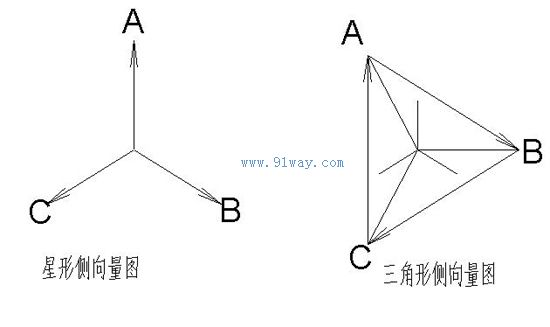

图2：主变高、低压侧相量图
|
|
