T系列热过载继电器主要技术参数
[大 中 小]
上一页 [1] [2] [3] 下一页
用途
    T系列热过载继电器主要用于交流50或60Hz，电压到660V、电流到500A的电力线路中，一般用作三相感应电动机的过载与断相保护、常与B系列交流接触器配合组成电磁起动器、也可单独使用。该系列热过载继电器从德国ABB公司引进、符合IEC、VDE等国际标准和一些国家的有关标准及规范。
适用工作环境
1.海拔高度不超过2000千米
2.环境空气温度-5-+40℃
3.大气相对湿度在周围空气温度最高为+40℃时不超过50％，在较低的温度下可以有较高的相对湿度，如在+25℃时可以允许90％的相对湿度；并考虑到因温度变化发生产品表面上的凝露。
安装须知
1.用户选用T系列热继电器规格时，以其电流整定值与所保护电机额定电流一致。
2.主电流的连接导线与继电器额定电流相符。具体规格见下表：
T额定电流（A）
0-8
8-12
12-20
20-25
20-32
32-50
50-65
65-85
85-115
115-175
175-225
225-250
250-275
275-350
350-400
400-500
铜导线截面积
1
1.5
2.5
4.0
6
10
16
25
35
70
95
120
150
185
240
150×2或铜排30×5×2根
3.T系列热继电器分组合式与独立式二种。组合式可与相同电流等级的B或K交流接触组合安装使用；独立式可单独固定后与其它型号的同电流等级的交流接触器安装使用。
技术性能与参数
T16
T25
T45（TSA45P）
T45（TSA45P）
T75
T105
T250
T370
0.11-0.16
0.1-0.16
0.28-0.40
18-25
27-42
90-130
100-160
100-160
0.14-0.21
0.16-0.25
0.35-0.52
22-32
36-52
110-160
160-250
160-250
0.19-0.29
0.25-0.4
0.45-0.63
29-42
45-63
140-200
250-400
250-400
0.27-0.4
0.4-0.63
0.55-0.83
36-52
57-82
0.35-0.52
0.63-1.0
0.7-1.0
45-63
70-105
0.42-0.63
1.0-1.4
0.86-1.3
60-80
80-115
0.55-0.83
1.3-1.8
1.1-1.6
0.70-1.0
1.7-2.4
1.4-2.1
0.90-1.3
2.2-3.1
1.8-2.5
1.1-1.5
2.8-4.0
2.2-3.3
1.3-1.8
3.5-5.0
2.8-4.0
1.5-2.1
4.5-6.5
3.5-5.2
1.7-2.4
6.0-8.5
4.5-6.3
2.1-3.0
7.5-11
5.5-8.3
2.7-4.0
10-14
7-10
3.0-4.5
13-19
8.6-13
4.0-6.0
18-25
11-16
5.2-7.5
24-32
14-21
6.3-9.0
18-27
7.5-11
25-35
9.0-13
30-45
12-17.6

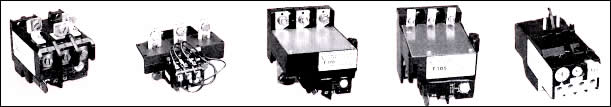

T系列热过载继电器外形图
T系列热继电器的保护特性
整定电流倍数
动作时间
试验条件
1.05
>2h
冷态
1.2
<2h
热态
1.5
<2min
热态
7.2
2S<TP <10S
冷态

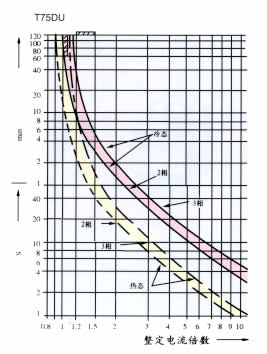

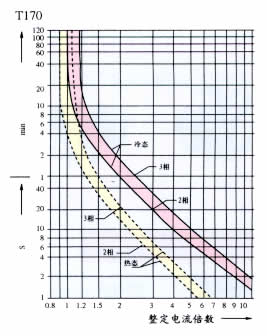

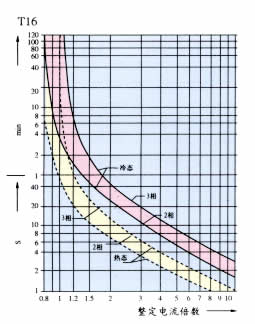

T16、T45（TSA45P），T75，T170保护特性曲线
T系列热过载继电器特性曲线1
T系列热过载继电器外形尺寸
T系列热过载继电器特性曲线2
T系列热过载继电器特性曲线3
T热过载继电器的三相动作特性（+20℃） 断相动作特性（+20℃）
项号
整定电流倍数
动作时间
试验条件
1
1.05
>2小时
冷态
2
1.2
<2小时
热态
3
1.5
<2分
热态
4
7.2
2秒<TP<10秒
冷态
项号
电流倍数
动作时间
试验条件
任意二相
第三相
1
1
0.9
>2小时
冷态
2
1.15
0
<2小时
热态
T热过载继电器辅助触头参数
型号
T16
T25
T45（TSA45P）
T75
T105，T170，T250，T370
辅助触头编号 95-96 97-98 95-96 97-98 95-96 97-98 95-98 95-96 97-98 95-96 97-98
额定绝缘电压Ui 600 500 500 380 500 500 500 380
约定发热电流lth 10 10 6 10 6 10 10 6 10 6
额定工作电流le 220V 3 3 1.5 3 1.5 1.5 3 1.5 1.5 1.5
380V 2 1.9 0.95 1.9 0.95 0.95 1.9 0.95 1.9 0.95
500V 1 1.4 0.75 1.4 - 0.75 1.4 0.75 1.4 -
-辅助触头型式 电气上可分的一常开，-常闭触头 电气上可分的-常开，-常闭触头或电气上不分开的转换触头 电气上可分的-常开，-常闭触头 电气上可分的-常开，-常闭触头
T热过载继电器综合数据
序号
项目
产品型号及技术数据
T16
T25
T45
T75
T105
T170
T250.T370
1
温度补偿范围（℃）
-5-+40
2
断相保护装置
有
3
操作频率次（次/小时）
156
4
电寿命千次
5
5
复位方式
手动
手动和自动
外形与安装尺寸

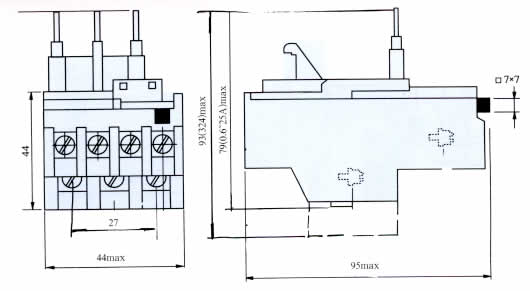

T16（组合安装式）外形和安装尺寸
T系列热过载继电器外形及安装尺寸1

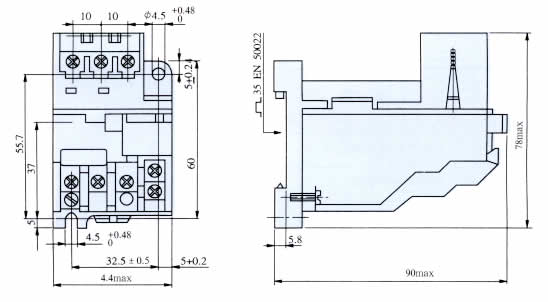

T16（独立安装式）外形和安装尺寸
T系列热过载继电器外形及安装尺寸2

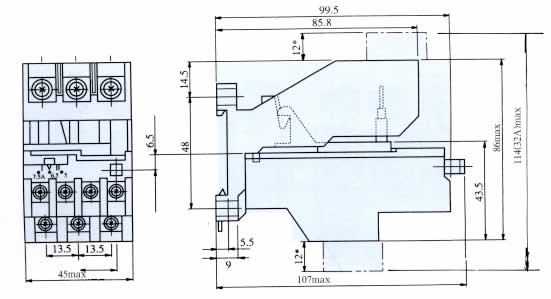

T25（组合安装式）外形和安装尺寸
T系列热过载继电器外形及安装尺寸3

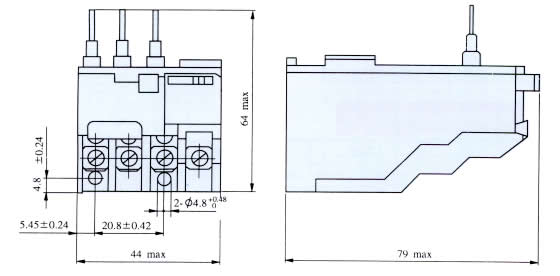

T25（独立安装式）外形和安装尺寸
T系列热过载继电器外形及安装尺寸4
