式中 It——热继电器整定电流．A；
         IN——电动机额定电流，A；
         cosφ——电动机功率因数。

    (二)作图法

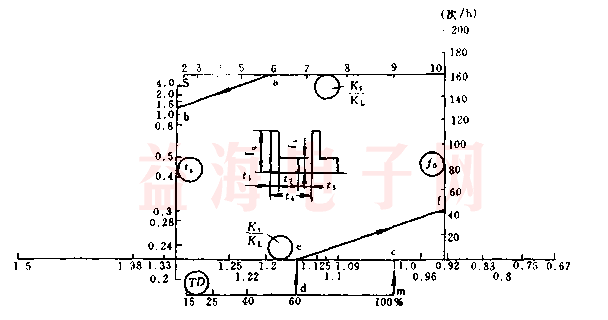

    用于保护反复短时工作电动机的热继电器，每小时允许的操作次数，与电动机的起动过渡过程、通电持续率及负载电流等因素有关。复合加热的热继电器，在反复短时工作下每小时允许的操作次数，可按图1所示的速查曲线选用。
    间接加热的热继电器每小时允许的操作次数，比按图1速查曲线选用的次数稍高。当电动机每小时的操作次数较高时，可选用带速饱和电流互感器的热继电器。
    图3—1及其应用方法是根据下列公式绘制和确定的。反复短时工作允许操作频率为

    式中  f。——允许操作频率，次/h；
          Kc——计算系数，Kc＝0.8—0.9；
          ts——电动机起动时间，s：
          Ks——电动机起动电流倍数(即其起动电流与其额定电流之比)；

          KL——电动机负载电流倍数(即其负载电流与其额定电流之比)：
          K1——热继电器额定整定电流与电动机额定电流之比：

          TD——通电持续率。
