RMM1断路器主要技术参数

[大中小]

[1] [2] [3]

用途

RMM1系列塑料外壳式断路器适用于交流50Hz额定工作电压400V，额定电流至800A的配电网络中用于分配电能和保护线路、电源及用电设备免受过载、欠电压和短路的危害，提高了供电可靠性，在正常条件下可作为线路的不频繁转换及电动机的不频繁起动之用。

标准

符合 GB14048.2 IEC947-2

型式

用途：配电、保护电动机

极数：二级、三级、四级

操作方式：电动操作、转动手柄操作、本体手柄直接操作

脱扣器种类：瞬时脱扣器、复式脱扣器（瞬时脱扣器和过载脱扣器）

正常工作条件

符合：GB/T14048.2 IEC947-2

型号意义

RMM1-□□□/□□□□

RM：产品企业代号

M：塑料外壳式断路器

1：设计代号

□：塑壳等级额定电流

□：额定极限短路分断能力级别

□：操作方式3）

□：极数

□：脱扣器方式及附件代号

□：用途代号2）

□：N极保护方式1）

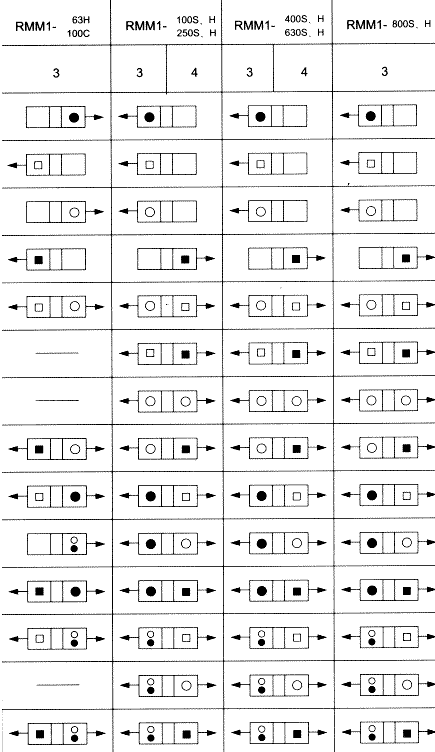

脱扣器方式及附件代号

脱扣器方式及附件代号		附件名称
瞬时脱扣器	复式脱扣器	附件名称
208	308	报警触头
210	310	分励脱扣器
220	320	辅助触头
230	330	欠电压脱扣器
240	340	分励脱扣器、辅助触头
250	350	分励脱扣器、欠电压脱扣器
260	360	二组辅助触头
270	370	辅助触头、欠电压脱扣器
218	318	分励脱扣器、报警触头
228	328	辅助触头、报警触头
238	338	欠电压脱扣器、报警触头
248	348	分励脱扣器、辅助锄头、报警触头
268	368	二组辅助触头、报警触头
278	378	欠电压脱扣器、辅助触头、报警触头

技术数据与性能

型号		RMM1-63H	RMM1-100C	RMM1-100S	RMM1-100H		RMM1-100L	RMM1-250S	RMM1-250H		RMM1-250L	RMM1-400S		RMM1-400H		RMM1-400L	RMM1-630S		RMM1-630H		RMM1-630L	RMM1-800S	RMM1-800H
壳架等级额定电流（lnm）A		63	100					250				400					630					800
额定电流（ln）30℃ A		10、12.5、16、20、25、32、40、50、63	10、16、20、32、40、50、63、80、100	16、20、32、40、50、63、80、100				100、125、160、180、200、225、250				250、315、350、400					500、600、630					700、800
极数（P）		2、3	2、3	2、3	2、3	4	2.3	2、3	2、3	4	2、3	2、3	4	2、3	4	2、3	2、3	4	2、3	4	2、3	3	3
额定绝缘电压（Ui） V		690
额定极限短路能力（lcu）KA	a.c400V	50	25	35	50		85	35	50		85	50		65		100	50		65		100	50	65
额定极限短路能力（lcu）KA	a.c690V				5				5					15					15
额定运行短路分断能力（lcs） KA	a.c 400V	25	16	25	35			25	35			32.5		45			32.5		45			32.5	45
额定运行短路分断能力（lcs） KA	a.c 690V				3.5				3.5					10					10
飞弧距离 mm		≤50	≤50					≤50				≤100					≤100					≤100
操作性能次	通电	4000	4000					2000				1000					1000					1000
操作性能次	不通电	6000	6000					6000				4000					4000					4000
外形尺寸mm	W	77	77	90	90	120	90	105	105	140	105	140	280	140	280		210	280	210	280		210	210
	L	120	120	155	155	155	155	165	165	165	165	257	275	257	275		275	275	275	275		275	275
	H1	80	70	68	86	86	86	86	103	103	103	103	103	103	103		103	103	103	103		103	103
	H2	102	92	86	104	104	104	110	127	127	127	155	155	155	155		155	155	155	155		155	155
安装尺寸（W1×L1） mm		25×100	25×100	30×132				35×126				44×194	70×243	44×194	70×243	44×194	70×243					70×243
重量 kg		1	0.9	1.3	1.6	2	1.6	2.2	2.6	3.4	2.6	6.4	13	6.4	13		10	13	10	13		10.5
分励脱扣器		■	■	■	■		■	■	■		■	■		■			■		■			■	■
欠电压脱扣器		■	■	■	■		■	■	■		■	■		■			■		■			■	■
辅助触头		■	■	■	■		■	■	■		■	■		■			■		■			■	■
报警触头		■	■	■	■		■	■	■		■	■		■			■		■			■	■
电动操作机构		■	■	■	■		■	■	■		■	■		■			■		■			■	■
转动柄操作机构		■	■	■	■		■	■	■		■	■		■			■		■			■	■
