DW15,DWX15主要技术参数
[大 中 小]
上一页 [1] [2] [3] 下一页
用途
    DW15-200，400，630，1000，1600A万能式断路器和DW15C-200，400，630抽屉式万能断路器适用于交流380V50HZ配电网络中作为分配电能，保护线路及电源设备的过载，欠电压和短路保护之用，在正常条件下也可作为电路的不频繁转换及电动的不频繁起动之用。
    DWX15系列万能式限流断路器壳等级额定电流至630安，额定工作电压交流50HZ380V，用于配电网络中分配电能，保护线路及电源设备的过载，欠电压和短路，并可作在正常条件下线路的不频繁转换之用。断路器还可用来保护电动机的过载，欠电压和短路，并可作在正常条件下电动机不频繁起动作用。
    DWX15C系列抽屉式万能限流断路器壳架等级额定电流至630A，额定工作电压交流50HZ380V。除了具有DW15系列的特性之外，抽屉式的安装结构提高了使用的经济性，在主电路和二次回路中均采用了插接式结构。在成套装置中，可省略固定式所必要的隔离开关，起到一机二用。同时给操作与维护带来很大的方便，增加了安全性，可靠性及应急状态下的灵活性。断路器具有限流特性，在特大短路电流出现时能快速断开，因些特别适用于可能了现大短路电流的网络中用做保护之用。
特点
结构紧凑
保护性能齐全
技术标准与正常工作条件
符合GB14048.2《低压断路器》及IEC947标准。
型式
DW15-200，400，630，1000，1600A固定式万能断路。
DW15C-200，400，630抽屉式万能断路器。
DWX15-200，400，630A固定式限流断路器。
DWX15C-200，400，630A抽屉式限流断路器。
结构图

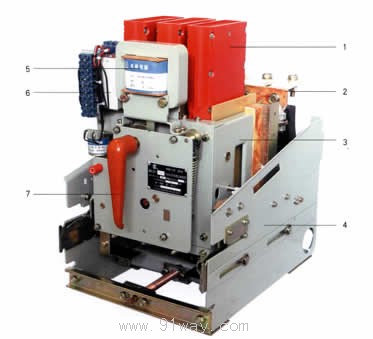

DW15,DWX15系列万能式断路器外形图

1.灭弧罩

5.合闸电磁铁

2.导电系统

6.控制系统

3.断路器本体

7.操作手柄
4.抽屉座

技术参数及性能
DW15-200-1600断路器的额定电流及整定电流值
壳架等级额定电流A
过电流脱扣器额定电流A
过电流脱扣整定值A
长延时
短延时
瞬时
热电磁式电磁式
电子式
热-电磁式
电子式
电子式
电子式
热-电磁式
电磁式
200
100
100
64-80-100
40-100
300-1000
300-1000*
1000
800-2000
1200
160
/
102-128-160
/
/
/
1600
1920
200
200
128-160-200
80-200
600-2000
600-2000*
2000
1600-4000
2400
400
/
200
/
80-200
600-2000
600-2000
/
1600-1400
315
/
201.6-252-315
/
/
/
3150
3780
400
400
256-320-400
160-400
1200-1400
1200-4000*
4000
3200-8000
4800
630
315
315
201.6-252-315
126-315
945-3150
945-3150*
3150
2520-6300
3780
400
400
256-320-400
160-400
1200-4000
1200-4000*
4000
3200-8000
4800
630
630
403.2-504-630
252-630
1890-6300
1890-6300*
6300
5040-12600
7560
1000
630
630
441-504-630
441-630
1890-6300
1890-6300
1890-3780
630-1890
800
800
560-640-800
560-800
2400-8000
2400-8000
2400-4800
800-2400
1000
1000
700-800-1000
700-1000
3000-10000
3000-1000
3000-6000
1000-3000
1600
1600
1600
1120-1280-1600
1120-1600
4800-16000
4800-16000
4800-9600
1600-4800
DWX15-200-630断路器长延时过电流脱扣器的额定电流，电流整定值范围
壳架等级额定电流（A）
长延时过电流脱扣器额定电流（A）
配用速饱和电流互感器的电流比
长延时电流整定值范围（A）
瞬时过电流脱扣器整定值（A）
配电用
保护电动机机
200
100
100/5
64-100
1000
1200
160
160/5
102-160
1600
1920
200
200/5
128-200
2000
2400
400
315
315/5
202-315
3150
3780
400
400/5
256-400
4000
4800
630
315
315/5
202-315
3150
3780
400
400/5
256-400
4000
4800
630
630/5
403-630
6300
7560
断路器的额定短路通断能力，最小额定接通能力，在380V额定工作电压时飞弧距离
壳架等级额定电流
（A）
瞬时通断能力
380V短延时通断能力
飞弧距离mm
电源进线方式
试验程序
通断能力KA
（有效值）
功率因数
周期分量
（有效期）
功率因数
延时时间
380V
660V
1140V
380V
660V
1140V
DW15-200
20
10
0.3
0.5
5
0.7
0.2
280
上进线
O180SCO180SCO
DW15-400
25
15
15
0.25
0.30
0.50
8
0.5
DW15-630
30
20
20
0.25
0.30
0.30
12.6
0.3
DW15-1000
40
0.25
30
0.25
0.4
350
上进线或下进线
DW15-1600
DWX15-200
50
25
0.25
上进线
O180SCO
DWX15C-200
DWX15-400
DWX15C-400
DWX15-630
70
0.2
DWX15C-630
50
0.25
断路器的欠电压脱扣器，分励脱扣器，电磁铁，电动机操作的额定工作电压及所需最大瞬时功率
类型
DW15-200-630
DWX15-200-630
DW15-1000，1600
动作电压范围
交流VA
直流VA
-220V50HZ
-380V50HZ
直流
交流VA
直流VA
127V
220V
380V
110V
220V
瞬时
延时
瞬时
延时
-110V
-220V
220V
380V
110V
220V
欠电压脱脱器
/
17.2
19
/
/
17.2
12
19
22.3
-
-
18
19
/
/
吸合85-110％断开70-35％
分励脱扣器
300
525
547
432
285
525
-
547
-
432
285
44
57
29
24
70-110％
电磁铁线圈
/
7026
7220
7000
7700
7026
7220
7000
7700
/
/
/
/
85-110％
电动机
/
400
400
400
/
400
400
400
400
250
250
250
250
85-110％
释放电磁铁
/
/
/
/
/
670
680
890
903
85-110％
半导体脱扣器
10
10
10
/
/
10
10
/
/
/
长延时过电流脱扣器的反时限过载特性
型号
周围空气温度
配电用断路器
保护电动机用断路器
脱扣器整定电流
脱扣时间
状态
脱扣器整定电流
脱扣时间
状态
DWX15
+30±2℃
X
1.05
2h内不脱扣
从冷态开始
X
1.05
2h内不脱扣
从冷态开始
Y
1.3
1h内脱扣
从热态开始
Y
1.20
1h内脱扣
从热态开始
3.00
可返回时间>4s
从热态开始
1.50
<4min
从热态开始
7.2
可返回时间≥4s
从冷态开始
-5℃
X
1.05
2h内不脱扣
从冷态开始
X
1.05
2h内不脱扣
从冷态开始
Y
1.35
1h内脱扣
从热态开始
Y
1.30
1h内脱扣
从热态开始
+40℃
X
1.00
2h内不脱扣
从冷态开始
X
1.00
2h内不脱扣
从冷态开始
Y
1.25
1h内脱扣
从热态开始
Y
1.20
1h内脱扣
从热态开始
DW15
+30±2℃
1.05
2小时内不脱扣
从冷态开始
1.05
2h内不脱扣
从冷态开始
1.3
<小时
从热态开始
1.20
<1小时
从热态开始
1.5
<4分
从热态开始
3.00
可返回时间>8s
从冷态开始
7.2
可返回时间>7s（电子式）>4s（热一电磁式）
从冷态开始
