直流电机的运行原理
[ ]

电动势平衡方程式
转矩平衡方程式
功率平衡关系
一.直流电机的基本方程式
(一)电动势平衡方程式
并励电动机电枢回路与励磁回路的电动势平衡方程式如下:

电动势平衡方程
图1.6.1电动机电枢回路与励磁回路电路

电动机电枢回路与励磁回路电路
图1.6.1电机稳态运行时


作电动机运行
作电动机运行方程式

作发电机运行:
发电机运行方程式

(二)转矩平衡方程式
图1.6.2电机的转矩平衡关系图
电机的转矩平衡关系示意图
得出电动机稳态运行时的转矩平衡方程式为
电动机稳态运行时的转矩平衡方程式
在发电机中,原动机的拖动转矩为T1,其转矩平衡方程式则为
转矩平衡方程式
得出发电机稳态运行时的转矩平衡方程式为
转矩平衡方程式
(三)功率平衡关系
功率平衡关系图
并励电动机
Pe=UI
=U(If+Ia)=UIf+(Iara+2△Ub+Ea)Ia
=pcuf+pcua+pc+Pem
Pem=TemΩ
=(T2+T0)Ω
=P2+P0
=P2+pFe+pmec
并励发电机
P1=T1Ω
=(Tem+T0)Ω
=Pem+P0
=Pem+pFe+pmec
Pem=EaIa
=(U+Iara+2△Uc)Ia
=UIa+Ia2ra+2Ia△Uc
=UI+UIf+Ia2ra+2Ia△Uc
=P2+pcuf+pcua+pc
二.直流电动机的工作特性
1.直流电动机的工作特性(普遍的)
端电压U=UN(额定电压)
电枢回路中无外加电阻
励磁电流I=IfN(额定励磁电流)时
电动机的转速n、电磁转矩Tem和效率η三者与输出功率P2之间的关系
2.并励直流电动机的工作特性(特殊的)
并励直流电动机的工作特性图
1)转速特性
当U=U,I=If时,n=f(Ia)的关系曲线
n=(U/Ceφ)-(RaIa/Ceφ)
2)转矩特性
当U=U,If=IfN时,Tem=f(Ia)的关系曲线
Tem=CTφIa
3)效率特性
当U=UN,If=IfN时,η=f(Ia)的关系曲线
(1)铜耗
电流流过导体时,消耗在电阻内的损耗;
其次是励磁回路的铜耗pcuf=IfRf;还有电刷接触损耗
(2)铁耗
电动机的主磁通在磁路的铁磁材料中交变时所产生的损耗
(3)机械损耗
机械损耗包括轴承及电刷的摩擦损耗和通风损耗
(4)附加损耗
附加损耗p△又称杂散损耗
附加损耗主要包括:
*(电枢铁心上齿槽存在,使气隙磁通大小脉振和左右摇摆在)铁心中引的铁损耗;
*电枢反应使磁场畸变引起的电枢铁耗
*换向电流产生的铜耗等
因为难于精确计算
*对无补偿绕组的直流电机,附加损耗按额定容量1%估算
*对有补偿绕组的直流电机,附加损耗按额定容量0.5%估算
对于并励直流电动机
因为磁通基本不变,转速基本不变,所以励磁损耗、铁耗和机械损耗可以认为不变.如果不计附加损耗,效率为:
效率方程式1
可见效率曲线有一个最大值,令:
效率方程式2
当电动机不变损耗等于随电流平方而变的可变损耗时,电动机效率达到最大。
此结论对所有电机有普遍意义
*空载运行*负载运行
三.直流发电机的工作特性

直流发电机的工作特性图
图1.6.5常用他励,并励和复励发电机的接线图

直流发电机运行时,由原动机拖动,通常保持n=nN
(一)空载运行
1.空载运行
当n=nN时,励磁绕组端加上励磁电压Uf,调节励磁电流If0,使发电机空载端电压U0=(1.1-1.3)U,然后再使If0逐步降到零,这样测得的空载端电压U0和励磁电流If0关系,即为他励发电机空载运行时特性曲线U0=f(If0)


空载运行时特性曲线图
图1.6.6他励发电机空载运行时特性曲线

因为空载特性表明的是直流电机磁路特性
所以对于并励和复励发电机空载特性也以他励方式测取
2.并励和复励直流发电机空载电压的建立
1)空载电压的建立
对于励磁绕组的端电压Uf和励磁电流Ir
若从电机磁路关系上考虑要满足空载特性,
即U0=f(If0)
而从电路关系上观察,必须遵循伏安特性,
即Uf=rf*If0
由此可见,U0、If0必须同时满足(1-81)和(1-82)

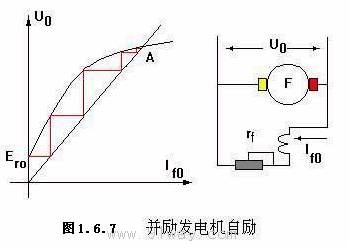

并励直流发电机的自励图
所以U0和If0之值就是表示上述两种特性的曲线交点:A的坐标
并励直流发电机的自励(图1.6.7)
2)并励直流发电机自励的三个条件
*电机必须有剩磁
*励磁绕组并联到电枢的极性必须正确
*励磁回路中电阻小于rfc(称为临界值)
(二)负载运行直流发电机的外特性(图1.6.8)
负载运行直流发电机的外特性图
(1)负载增加,去磁性质的电枢反应引起气隙合成磁通的减小
,从而使相应的感应电动势下降
(2)此时电枢回路的电阻和电刷压降R0I0增大
以上两个因素都促使发电机端电压下降
并励发电机外特性曲线斜率更大的原因
