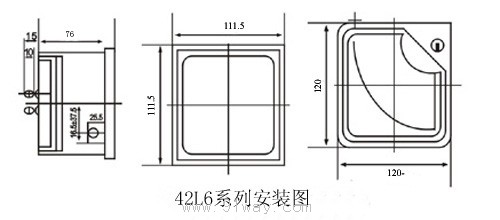

电压表与电流表基本相同，可按磁系统分类，即：磁电系、电磁系和电动系。
（1）磁电系电压表如图1所示，图1a中R1、R2、R3分别为各量限分压电阻：图1b中R为分流电阻；Ro为电压表的内阻；R1为温度补偿并联电阻；R2为温度补偿串联电阻；R3为锰铜电阻。图1c中R为分压电阻。
图1磁电系电压表
a）多量程电压表
b）具有串并联温度补偿电路的电压表
c）电压表原理
电压表的表头同样就是一个小量程的电流表，为了适应大量程的需要，故此在表头E串联了一个分压电阻。在测量较大电压时，由于电阻的分压作用，只有小部分电压被表头分担，所以这种仪表可以测量较大的电压值。为了改善温度对电流表的影响，保证测量精度，设计时通常在表头部分串联（或并联）了具有温度补偿作用的锰铜电阻。
（2）电磁系电压表 这种仪表就是在表头中直接串联了一个附加电阻。
（3）电动系电压表 如图2所示，电动系电压表是在电动系电流表的基础上串联一个分压电阻而成，其缺点是内阻较小，容易受外界磁场的影响。
