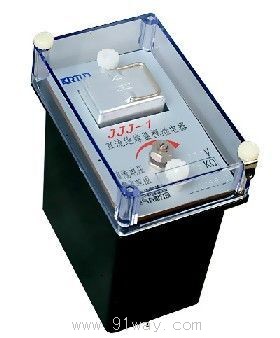

ZJJ-1A,ZJJ-1/A,JJJ-1绝缘监视继电器产品详细说明：

用途：
ZJJ-1A、ZJJ-1/A、JJJ-1绝缘监视继电器主要用于监视低压直流母线绝缘情况，当母线对地绝缘降低到一定值时，继电器动作,发出告警信号。

特点：
ZJJ-1A、ZJJ-1/A、JJJ-1绝缘监视继电器原理简单，动作可靠，功耗低，可替代目前使用的同型号绝缘监视继电器。

继电器型号名称：



工作原理：

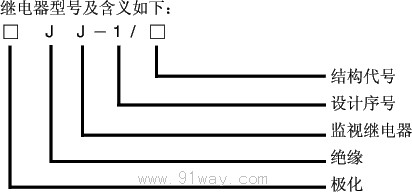

继电器型号及含义如下：继电器采用电桥原理，由干簧继电器作为灵敏元件，高阻抗中间继电器作为出口元件。灵敏元件跨接在地和平衡电阻之间。当两侧直流母线对地电阻相等时，灵敏元件绕组无电流通过；当一侧绝缘电阻值下降时，便有一不平衡电流通过灵敏元件绕组。两侧绝缘电阻值相差越大，不平衡电流越大。在不平衡电流达到一定值，继电器动作，发出告警信号。

ZJJ-1A、ZJJ-1/A、JJJ-1绝缘监视继电器主要技术参数：
5.1 额定直流电压： 48V，110V，220V。
5.2 动作绝缘电阻值: 220V时为(25～15)kW; 110V时为(6.4～3.7)kW；48V时为(1.5～0.85)kW。
5.3 继电器触点型式
继电器提供一付动合触点。
5.4 重量：不超过1kg。
5.5 工作条件
a) 使用地点不允许有爆炸危险的介质，周围介质中不含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸汽和有较严重的霉菌存在；
b) 使用地点不允许有较强的振动和冲击；
c) 使用地点应具有防御雨、雪、风、沙的设施；
d) 使用地点不允许超过1.5mT的外磁感应强度。
5.6 介质强度继电器各导电电路对外露非带电金属部分、输出触点及外壳之间应能承受2kV（有效值），50Hz的交流试验电压，历时1min试验，而无绝缘击穿及闪络现象。
5.7 电气抗干扰继电器应符合GB7261和GB6261《静态继电器及保护装置的电气抗干扰试验》。

继电器背后接线图：

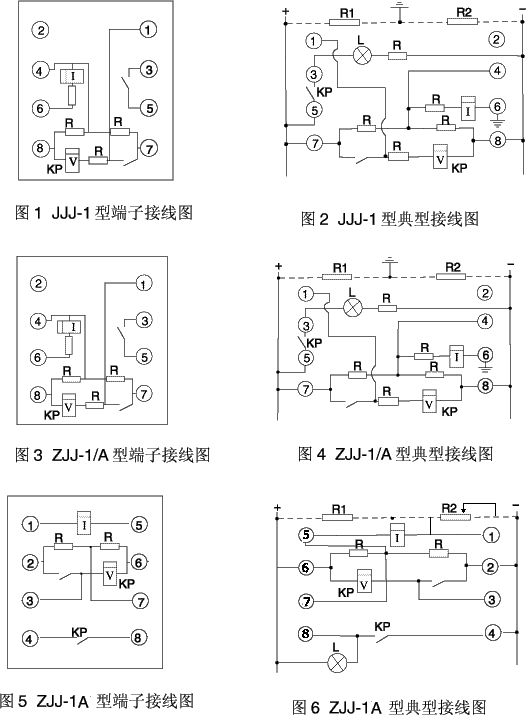

继电器背后接线图及典型接线图(见图1-图6)



继电器外形尺寸及开孔尺寸：
a)ZJJ-1/A型的外型尺寸和开孔尺寸见通用型结构系统中的附图1；
b)ZJJ-1A型的外型尺寸和开孔尺寸见通用型结构系统中的附图3；
c)JJJ-1型的外型尺寸和开孔尺寸见通用型结构系统中的附图7。

订货需知：
8.1 产品型号、名称、辅助电压等级。
8.2 订货数量。
8.3 继电器配套：如底座、插套等。
