ZJJ-2型直流绝缘监视继电器产品详细说明：

1、应用范围
ZJJ-2直流绝缘监视继电器足监视直流母线绝缘情况的一种继电器，并适用于监视低压直流母线绝缘情况。当母线对地绝缘降低到一定值时，继电器可预发警告信号。

2.主要技术参数
电压等级和电流值：220V、1.5mA；110V、3.1mA；48V、6.3mA。
继电器动作值：当母线任何一侧对地绝缘电阻下降到下表值时，继电器应靠动作。

规格	平衡电阻	动作绝缘电阻值	额定绝缘电阻值
220V、1.5mA	2×6.8KΩ	25-15K	100K
110V、3.1mA	2×2KΩ	6.4-3.7K	25K
48V、6.3mA	2×400KΩ	1.5-0.85K	6K

 触点容量：在电压不大于250V，电流不大于2A的直流有感负荷电路中(时间常数不大于5±0.75ms)，断开容量不大于50W。
 功率消耗：继电器输出接点在上条规定的负荷条件下，产品能可靠动作及返回10次。不大于7.5W。
 功率消耗： 不大于4.5W。

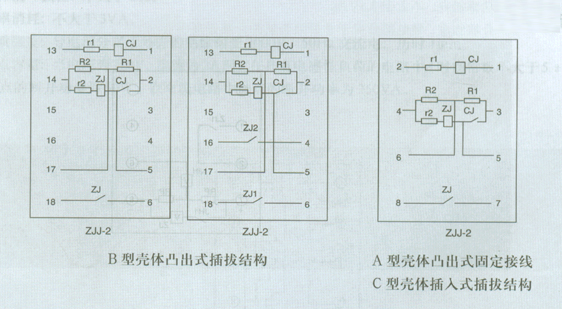

3.ZJJ-2型直流绝缘监视继电器内部接线

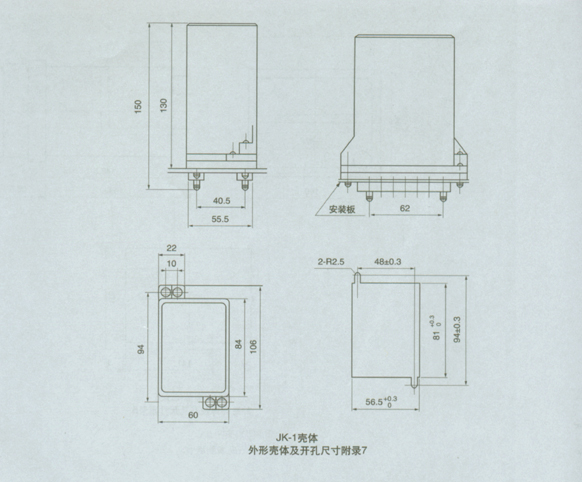

4.外形及开孔尺寸
继电器采用JK-1壳体，外形尺寸、安装开孔图。

ZJJ-2型直流绝缘监视继电器
