JCH-2系列静态重合闸继电器产品详细说明：

用途：
JCH-2系列静态重合闸继电器用于输电线路中与继电保护装置配合，实现三相一次重合闸。
特点：
2.1 采用数字集成电路构成的静态型继电器。
2.2 采用晶体振荡时间回路，延时动作时间误差小，一致性好。
2.3 一次重合闸的准备时间不采用常规的电容充电回路，改用脉冲计时回路，因此准备动作的时间恒定为20s（内部可调整为10s、20s、24s三档，产品出厂时调整为20s），不受电压变化和环境温度的影响，提高了动作可靠性。
2.4 采用小型带电流自保持的出口继电器，不采用机械式时间机构和大体积的充电电容、电阻，因此继电器体积小，重量轻。

JCH-2系列静态重合闸继电器型号名称：
继电器等同取代老产品，型号对照表见表1
注：如果出口继电器采用大容量的中间继电器，则定货时注明。



工作原理：

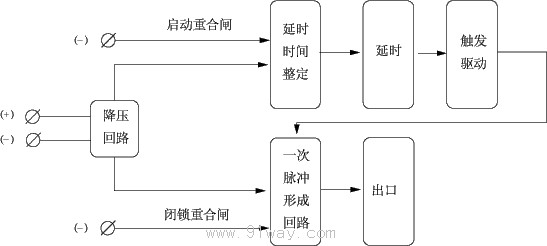

原理框图如图1所示：
继电器采用进口CMOS数字和逻辑集成电路。当继电器合上直流电源时，一次脉冲形成回路开始计时，达到20s后，准备灯亮，重合闸准备结束，允许重合闸。若输电线路处于正常情况下，继电器一直处于上述准备动作状态。当输电线路发生故障，断路器跳闸时，将启动重合闸，经过延时整定后，触发驱动出口继电器动作，同时其电流保持回路一直保持到断路器合闸以后。与此同时，一次脉冲形成回路清零。如果输电线路是暂时性故障，则断路器合闸成功后，一次脉冲形成回路重新计时，继电器重新处于准备动作状态。如输电线路存在永久性故障，此时重合闸不成功，断路器第二次跳闸，但是这一段时间远远小于一次脉冲形成回路20s计时时间，因此继电器保证不动作。
继电器可通过闭锁端子外部闭锁继电器，禁止重合闸，此时继电器准备灯不亮。



使用方法：
6.1 继电器合上直流电源等20s后,准备指示灯亮,继电器处于正常工作状态。
6.2 重合闸动作延时整定采用两位8421码数字拨盘开关，时间整定的公式为t=0.1×MN(s)。
6.3 JCH-2C型重合闸继电器面板上有两组两位数字开关,上部一组数字开关整定重合闸延时时间(J3),下部一组数字开关整定J继电器延时时间(J2、J4), 时间整定的公式为t=0.1×MN(s)。

主要技术参数：
8.1 直流额定电压: 48V、110V、220V。
8.2 合闸电流: 0.5A、1A、2A、5A。
8.3 延时范围: 0.1～９.9s，级差0.1s。
8.4 一次重合闸间隔时间为20s±0.05s。
8.5 在额定条件下，在延时范围内的任一点，延时误差绝对值不大于(0.1%+10ms),延时一致性绝对值不大于(0.1%+10ms)。
8.6 功率消耗不大于5W。
8.7 介质强度
继电器各电路与外露的非导电金属及外壳之间应能承受有效值2Kv、50Hz交流电压历时1min试验，应无绝缘击穿或闪络现象。
8.8 触点断开容量
在电流不大于2A,电压不大于250V的条件下,对外输出触点能断开时间常数为5ms±0.75ms的直流有感负荷50W。
8.9 工作条件
a) 使用地点不允许有爆炸危险的介质，周围介质中不含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸气和有较严重的霉菌存在；
b) 使用地点不允许有较强的振动和冲击；
c) 使用地点应具有防御雨、雪、风、沙的设施；
d) 使用地点不允许超过1.5mT的外磁感应强度。
8.10 电气抗干扰继电器应符合GB7261和GB6261《静态继电器及保护装置的电气抗干扰试验》。

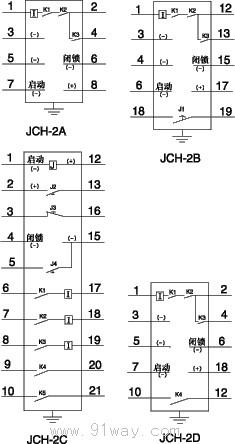

JCH-2系列静态重合闸继电器背后接线图：




继电器外形尺寸及开孔尺寸：
JCH-2A型继电器采用上继凸出式固定结构，其外形尺寸及安装开孔尺寸见附录图1；
JCH-2B型继电器采用阿继凸出式插拔结构（代号JK-3），其外形尺寸及安装开孔尺寸见附录图2；
JCH-2C型继电器采用阿继凸出式插拔结构（代号JK-3），其外形尺寸及安装开孔尺寸见附录图2；
JCH-2D型继电器采用许继嵌入式插拔结构（代号A32K），其外形尺寸及安装开孔尺寸见附录图3。

订货需知：
9.1 产品型号、名称；
9.2 额定电压、合闸电流；
9.3 订购数量；
9.4 如有特殊需求请注明。
