JCH-1A型重合闸继电器产品详细说明：

用途：
JCH-1A重合闸继电器应用于输电线路中作为自动重合闸之用。如果故障为暂时性，则能恢复运行。如故障为永久性，则重合后再次跳闸。

继电器型号名称：


工作原理：
继电器由晶体管，稳压管，运算放大器，电阻，电容等电子元件及中间继电器组成。所有元件都安装在印制电路板上。在继电器的铭牌上装有时间整定拨盘开关和DIP开关。

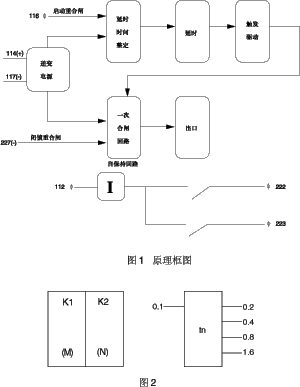

继电器由集成电路及电子元件等构成，延时时间整定回路采用线性积分计时原理，一次合闸回路准备时间采用RC充电计时原理。其原理框图如图1所示。
延时整定回路采用两位8421码数字拨盘开关及DIP开关整定。K1拨盘开关时间整定为(1-9)s，K2拨盘开关时间整定为(0.1-0.9)s。时间整定的公式为t=tn*(1+M.N)+10ms。tn为DIP开关的数据，MN为K1，K2的数据，见图2所示。
继电器合上电源后，一次合闸回路中RC开始充电，经过(17-25)s后，准备灯亮，继电器处于准备合闸状态。当合闸启动信号经过延时整定后，触发一次合闸回路，出口继电器动作，并且由电流线圈进行自保。



主要技术参数：
6.1 额定电压: 直流110V，220V。
6.2 合闸电流: 0.5A，1A，2A，4A。
6.3 延时范围: 0.11s-17.45s，整定级差0.1s。
6.4 继电器延时整定值小于1s的延时一致性，绝对值不大于20ms。不小于1s的延时一致性相对值不大于1%。
6.5 最小保持电流为50%额定值。
6.6 一次重合闸间隔时间(17-25)s之间。
6.7 合闸脉冲宽度200ms(正负偏差20ms)。
6.8 继电器可正、负电源启动重合闸时间整定回路(由用户需求定)负电源闭锁重合闸。延时整定回路采用两位8421码数字拨盘开关及DIP开关整定。K1拨盘开关时间整定为(1-9)s，K2拨盘开关时间整定为(0.1-0.9)s。时间整定的公式为t=tn*(1+M.N)+10ms。tn为DIP开关的数据，MN为K1，K2的数据，见图2所示。
6.9功率消耗
见图
6.10电寿命继电器的动合触点应能断开不超过250V及电流不超过1A，容量为30W的有感负荷(时间常数5ms±0.75ms)的直流回路中，触点应可靠动作不小于1000次，长期允许接通电流为2A，电流自保回路在额定电流下允许时间为10s。
6.11介质强度继电器下列部位之间应能承受有效值为下表所规定值，频率为50Hz的交流电压历时1min试验，无击穿或闪络现象。
6.12抗干扰性能符合ZBK-33004《电力系统保护自动电器及装置通用技术条件》的规定。

JCH-1A型重合闸继电器背后接线图：




JCH-1A型重合闸继电器外形尺寸及开孔尺寸：

见凸出式模数化插入式结构中的附图2和附图6。

订货需知：
8.1注明继电器的型号，额定电压，合闸电流。
8.2启动电压极性(由正或负电源启动)。
