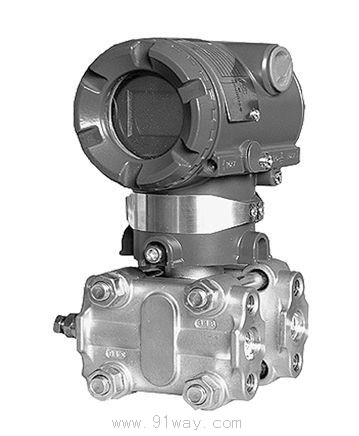

SCC110系列小型化电容式智能差压变送器产品详细说明：

产品简介

SCC110系列小型化电容式变送器采用国外先进技术和设备生产，关键原材料、元器件均采用进口器件，整机经过严格组装和测试检验。该产品具有设计理念先进、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内最为流行的横河电机EJA变送器的特点，给使用者以耳目一新的感觉。同时，它与传统的1151等系列产品在安装上可直接替换，故它是一些老型号产品的更新替代产品。为适应国内自动化水平的不断提高和发展，该系列产品除设计小巧精致外，更推出具有HART现场总线协议的智能化功能。

SCC110智能变送器具备EJA原装变送器的所有功能，同时还增加了一些强大功能：旋转开关可PV值清零（零点微调），配合表头按键，可实现有源迁移、无源迁移、修改量程、设置阻尼时间、设置显示模式等

SCC110智能差压变送器产品技术指标

精度高：±0.1%，±0.075%
稳定性好
二线制（特殊可四线制）
固体元件，接插式印刷线路板
小型、重量轻、坚固抗震
量程、零点外部连续可调
阻尼可调
单向过载保护特性好
无机械可动部件，维修工作量少
全系列统一结构，零部件互换性强
接触介质的膜片可选择（316L、TAN、HAS-C、MONEL等耐腐蚀材料）
防爆结构，全天候使用
智能HART现场总线协议

功能参数
使用对象：气体、液体和蒸汽
测量范围：0～0.1kPa至0～40MPa
输出信号：4～20mADC
供电电源：12～45VDC，一般为24VDC
指示表：指针式线性指示0～100%刻度或LCD液晶显示。
防爆形式：本质安全型iaIICT6或隔爆型dIIBT4
量程和零点：外部连续可调
正负迁移：零点经过正迁移或负迁移后，量程、测量范围的上限值和下限值的绝对值，均不能超过测量范围上限的100%。
温度范围：放大器工作温度范围：-29～+93℃；灌充硅油的测量元件：-40～104℃
法兰式变送器灌充高温硅油时：-10～+315℃；普通硅油：-40～+149℃
静压：4、10、25、32MPa
湿度：相对湿度为0～100%
阻尼时间：充硅油时，一般在0.2s至1.67s之间连续可调

SCC110DP智能差压变送器选型表

SCC110DP	智能差压变送器
	代码	测量范围
	3 4 5 6 7 8	0－0.12～7kPa 0－0.4～40kPa 0－2～200kPa 0－7～700kPa 0－21～2100kPa 0－70～7000kPa
		代码	输 出
		E	模拟型4～20mA DC
		S	智能型4～20mA DC，叠加HART协议数字信号
			代码	结构材料
				法兰接头	排气/排液阀	隔离膜片	灌充液
			22 23 24 25 33 35 44	316SS 316SS 316SS 316SS 哈氏合金C 哈氏合金C 蒙乃尔	316SS 316SS 316SS 316SS 哈氏合金C 哈氏合金C 蒙乃尔	316SS 哈氏合金C 蒙乃尔 钽 哈氏合金C 钽 蒙乃尔	硅 油
				代 码	选 件
				M4 B1 B2 B3 D1 D2	多功能LCD显示表 管装弯支架 盘装弯支架 管装平支架 法兰排气/排液阀在上部 法兰排气/排液阀在下部
				Da Fa	隔爆型 本质安全型

SCC110DP4 S 22 M4B1选型示例
