DZ-500Q型过载继电器产品详细说明：

DZ-500Q系列中间继电器用在直流电压至220V的保护和自动控制电路中作为扩大控制范围及提高接触能力之用。

2 结构概述
2.1 DZ-500Q系列中间继电器采用嵌入式安装，继电器主体部分系插入式结构。
2.2 DZ-500Q系列中间继电器其主体部分与DZ-500系列中间继电器相同。
2.3 DZ-500Q系列中间继电器内部接线图示于图1。
2.4 DZ-500Q系列中间继电器外形及安装图示于图2。

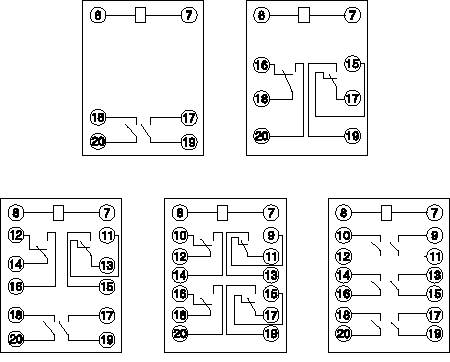

图1 DZ-500Q系列中间继电器内部接线图
依此为 DZ-501Q DZ-502Q DZ-503Q DZ-504Q DZ-505Q

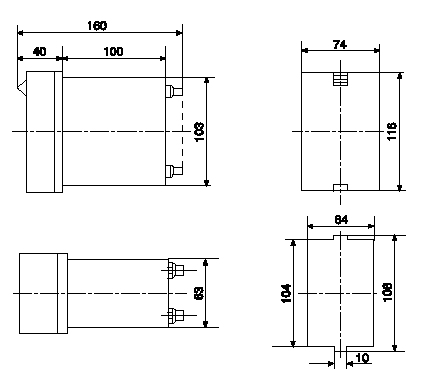

图2 DZ-500Q系列中间继电器外形及安装尺寸图

3 技术数据
3.1 继电器型号规格分类如下表。

额定电压	规格型号	触点数量
		动合	动断	转换
24，48， 110，220	DZ-501Q	2	0
	DZ-502Q	0	0	2
	DZ-503Q	2	0	2
	DZ-504Q	0	0	4
	DZ-505Q	6

3.2 继电器触点间的间隙和接触压力符合下列规定
3.2.1 触点间的间隙不小于0.9mm。
3.2.2 动断触点的接触压力应不小于15cN。
3.2.3 动合触点的接触压力应不小于25cN。
3.3 当周围介质温度为+20℃±5℃时，继电器的动作电压不大于70％额定电压。
3.4 在额定电压下电器的动作时间应不大于0.04s。
3.5 继电器触点的开断能力
3.5.1 在直流电路里当电压不超过250V和电流不超过lA，并且具有电感(时间常数不大于5×10-3S)时，触点的断开功率为50W。
3.5.2 在交流电路里当电压不超过250V和电流不大于2.5A，功率因数不小于0.8时，触点的断开功率为500VA。
3.5.3 继电器在闭合位置时应能长期流过5安培，而触点的温升不超过60K。
3.6 当周围介质温度为20℃+5℃，相对湿度65±15％时，继电器的线圈和导电部分对轭铁和铁
芯的绝缘电阻应不小于IOOMΩ。
3.7 当周围介质温度为+40℃时继电器的线圈应能长期耐受110％的额定电压，其温升不超过65k。
3.8 继电器的线圈和所有导电部分对铁芯和轭铁的介质强度应能耐受交流50Hz、2kV，试验电压历时lmin，应无击穿或闪络现象。
3.9 在额定电压下继电器功率消耗不大于3W。
3.10 继电器在额定电压下，应能耐受106次闭合和106次断开，在前105次闭合和105次断开时
触点应在第3.5条允许闭合和断开功率下进行而不需要做补充调正，以后9× 105闭合和9× 105次断开时触点足在不带负荷情况下进行，试验完毕后继电器的动作时间允许增加至0.05s，触点温升仍应符合第3.5条第3.5.3款的规定。

4 订货须知
4.1 继电器名称、型号及数量。
4.2 继电器额定电压和电流。
4.3 线圈阻值同DZ-500系列。
