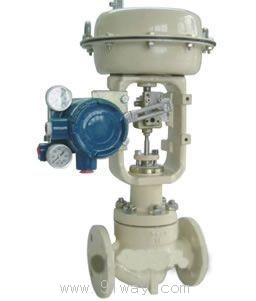

HCBE笼式调节阀产品详细说明：

HCBE笼式调节阀：

阀　体
型式：直通铸造球型阀
公称通径：100、150、200mm
公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接连接：嵌接焊SW（40～50mm）
材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等
上阀盖：常温型（P）：-17～+230℃
伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸长Ⅱ型（E2I）：-100～-45℃
伸长Ⅱ型（E2W）：-196～-100℃

注:工作温度不准超过各种材料的允许范围。

压盖型式：螺栓压紧式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式：柱塞型压力平衡式阀芯
流量特性：高容量流量特性,参考图
金属阀座:等百分比特性（%）和线性特性（L）
软阀座:等百分比特性（%）和线性特性（L），高精度流量特性,参考图
金属阀座:等百分比特性（%）和线性特性（L）
软阀座:等百分比特性（%）和线性特性（L）

执行机构

型式：LHA多弹簧式薄膜执行机构
膜片材料：乙丙橡胶夹尼龙布
弹簧范围：20～100kPa、80～240kPa
供气压力：140、160、280、350kPa
气源接口：Rc1/4
环境温度：-30～+70℃
阀作用型式：气-开式或气-关式
附件：定位器、手轮机构、气动阀位传送器等。
性能

泄漏量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级
回差：带定位器：小于全行程的1%，不带定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本误差：带定位器：小于全行程的±1%，不带定位器：小于全行程的±5%

注：采用标准的V型聚四氟乙烯填料

可调范围：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

Cv值和行程

A、HCBE笼式调节阀高容量套筒

公称通径（mm）		100	150	200
阀座直径（mm）		100	150	200
额定Cv值	等百分比特性	220	420	820
	线性特性	240	435	850
额定行程（mm）		38	50	75

B、高精度特性套筒和普通流量特性套筒

公称通径（mm）	100			125			150			200			250			300
阀座直径（mm）	65	80	100	80	100	125	100	125	150	125	150	200	150	200	250	150	250	300
额定Cv值	68	99	175	99	175	275	175	275	360	275	360	650	395	640	1000	640	1000	1440
额定行程（mm）	38			50						75			100

允许压差
A.气—关式阀

执行机构	供气压力（KPa）	弹簧范围（KPa）	定位器	允许压差
				公称通径（mm）
				100	125	150	200	250	300
LHA3D	140	20～100	有或无	18	14	10	-	-	-
	160	20～100	有	43	37	32	-	-	-
	350	80～240	有	60	60	60	-	-	-
LHA4D	140	20～100	有或无				18	-	-
	160	20～100	有				43	-	-
	350	80～240	有				60	-	-
LHA5D	140	20～100	有或无					14	10
	160	20～100	有					37	32
	280	20～100	有					60	60

B.气—开式阀

执行机构	供气压力（KPa）	弹簧范围（KPa）	定位器	允许压差
				公称通径（mm）
				100	125	150	200	250	300
LHA3R	140	20～100	有或无	18	14	10
	280	80～240	有	60	60	54
LHA4R	140	20～100	有或无				18
	280	80～240	有				60
LHA5R	140	20～100	有或无					14	10
	280	80～240	有					60	60

注:1.最大允许压差不超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
2.黑线框内数字表示阀配用标准规格执行机构。

HCBE笼式调节阀法兰距 mm

公称通径	A
	ANSI 125 FF ANSI 150 RF JIS 10K FF RF PN1.6	JIS 16K RF	ANSI 300 RF JIS 20K RF JIS 30K RF PN4.0	ANSI 600RF JIS 40K RF PN6.4	JIS 16K 沟槽型 嵌入型	JIS 20 沟槽型 嵌入型	JIS 30K 沟槽型 嵌入型	JIS 40K 沟槽型 嵌入型
100	352	364	368	394	360	368	379	394
150	451	465	473	508	475	473	486	508
200	543	560	568	610	570	568	580	610

公称通径	A
	ANSI 150 RJ	ANSI 300 RJ	ANSI 600 RJ	ANSI 300 LG	ANSI 600 LG	ANSI 150 SW、BW	ANSI 150、600 SW、BW
100	365	384	397	378	391	394	394
150	464	489	511	483	505	473	508
200	556	584	613	578	606	568	610

公称通径	A
	ANSI 150 JIS 10K RF	ANSI 300 JIS20、30K RF	ANSI 300 JIS 40K RF	ANSI 150 RJ	ANSI 300 RJ	ANSI 600 RJ
125	403	425	457	416	441	460
250	673	708	752	686	724	756
300	737	775	819	749	791	822

注：法兰距符合IEC534-3标准。

外形尺寸 mm

公称通径	执行机构	H				C	φB	E
		P	E1	E2
				E2I	E2W
100	LHA3D、R	660	860/870	1020	1205	363	350	115
125	LHA3D、R	737	887	987	1087	363	350
150	LHA3D、R	785	1020/1045	1250	1385	363	350	170
200	LHA4D、R	1090	1350	1580	1710	520	470	220
250	LVA5D、R	1760	2015	2115	2215	670	620
300	LVA5D、R	1810	2020	2120	2220	670	620

备注：1、P=常温型，EⅠ=伸长Ⅰ型，E2=伸长Ⅱ型，E2Ⅰ=整体式，E2W=焊接式
2、表上H栏尺寸是调节阀不带手轮机构的数值，如果带顶装手轮机构，那么要相应加上手轮机构的尺寸。
3、伸长Ⅰ型H栏尺寸，左边数字为JIS 10K和ANSI 125，150的阀，右边数字为JIS 16K和ANSI300以上的阀。

重量 kg

公称通径	执行机构	法兰连接												焊接连接
		ANSI 125 150 JIS10K				ANSI 300 JIS16 20 30K				ANSI 600 JIS 40K				ANSI 150，300，600 JIS 16，20，30K
		P	E1	E2		P	E1	E2		P	E1	E2		P	E1	E2
				E2I	E2W			E2I	E2W			E2I	E2W			E2I	E2W
100	LHA3D、R	75	85	90	93	90	100	105	108	125	135	140	143	87	97	102	105
	LHA4D、R	106	116	121	124	121	131	136	139	156	166	171	174	118	128	133	136
150	LHA3D、R	157	172	179	182	187	202	209	212	237	252	259	262	177	192	199	202
	LHA4D、R	188	203	210	213	218	233	240	243	268	283	290	293	208	223	230	233
200	LHA4D、R	268	288	298	303	318	338	348	353	438	458	468	473	308	328	338	343
