HPC高压笼式调节阀产品详细说明：

HPC高压笼式调节阀：
直通笼式铸造球型阀公称通径：40、50、80、100、150、200mm 公称压力：ANSI 900、1500、2500 JIS 63K 连接型式：法兰连接： RF 、RJ 法兰标准：JIS B2201-1984、ANSI B16.5-1981 焊接连接：嵌接焊SW（40～80mm） 对接焊BW（80～200mm） 材料：铸钢（ZG230-450）、 CrMo钢、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti ）等 上阀盖：常温型（P）：-5～+230℃ 伸长Ⅰ型（E1）： +230～+566℃ 注：工作温度不准超过各种材料的允许范围。 压盖型式：螺栓压紧式 填料：石棉编织填料、石墨填料 阀内组件阀芯型式：金属阀座的压力平衡结构 流量特性：等百分比特性（%）和线性特性（L），参考图 材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）

执行机构

型式：LHA多弹簧式薄膜执行机构、LVA5单弹簧薄膜执行机构，LVA6单作用气缸活塞执行机构、LVP双作用气缸活塞执行机构 膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 弹簧范围：40～200、80～240kPa（LHA、LVA5型），190～350、190～400kPa（LVA6型） 供气压力：280～400kPa（LHA型），280kPa（LVA5型），400～500kPa（LVA6型），300～500kPa（LVP型） 气源接口：Rc1/4” 环境温度：-30～+70℃ 阀作：用型式 用正作用或反作用执行机构实现阀的气-关式或气-开式 附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
 性能

泄漏量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104IV级 回差：带定位器：小于全行程的1%， 基本误差：带定位器：小于全行程的±1%， （注：采用标准的V型聚四氟乙烯填料） 可调范围：50：1

Cv值和行程

公称通径			40			50			80			100			150			200
阀座直径			25	32	40	32	40	50	50	65	80	65	80	100	100	125	150	125	150	200
额定Cv值	等百分比特性	ANSI900、1500、JIS63K	12	17	25	17	25	52	52	78	110	78	110	180	180	270	375	270	375	650
		ANSI 2500	-	12	17	12	17	31	31	52	78	52	78	125	125	180	270	180	270	470
	线性特性	ANSI900、1500、JIS63K	12	20	30	20	30	62	62	90	135	90	135	210	210	330	485	330	485	700
		ANSI 2500	-	12	20	12	20	43	43	62	90	62	90	150	150	210	330	210	330	520
额定行程（mm）			25						38						50			75

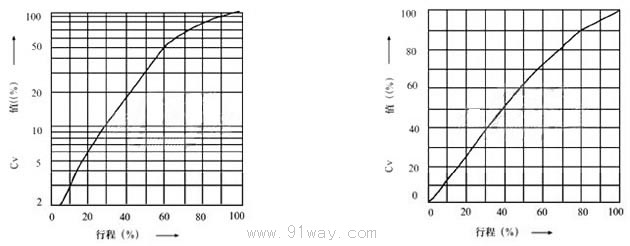

HPC高压笼式调节阀流量特性


典型的流量特性曲线

允许压差

Ⅰ.金属阀座
A.气—关式阀 100KPa

公称压力	执行机构	供气压力	弹簧范围	允许压差
				公称通径
				40	50	80	100	150	200
ANSI 900 ANSI 1500 JIS 63K	LHA3D	2.8	0.4～2.0	153	116	78	58	-	-
				264	190	113	74
		3.0		153	116	78	58	-	-
				264	248	152	103
		3.5	0.8～2.4	261	233	156	117	64	-
				264	264	172	118	64
		4.0		264	233	156	117	78	-
				264	264	264	191	117
	LHA4D	2.8	0.4～2.0	211	201	135	101	67	50
				264	264	227	159	91	57
		3.0		263	201	135	101	67	50
				264	264	264	210	125	83
		3.5	0.8～2.4	-	264	264	202	135	95
					264	264	235	142	95
		4.0		-	-	-	202	135	101
							264	226	158
	LVA5D	2.8	0.4～2.0	-	-	-	138	92	69
							234	226	158
ANSI 2500	LHA3D	2.8	0.4～2.0	153	116	106	71	44	-
				264	190	169	99	45
		3.0		153	116	106	71	44	-
				339	248	222	135	67
		3.5	0.8～2.4	261	233	212	142	78	-
				377	277	249	153	78
		4.0		306	233	212	142	88	-
				44	423	381	142	134
	LHA4D	2.8	0.4～2.0	211	201	183	123	76	67
				440	359	324	203	110	91
		3.0		263	201	183	123	76	67
				440	440	415	265	148	125
		3.5	0.8～2.4	289	289	289	246	153	135
				440	440	440	195	167	142
		4.0		420	403	367	246	153	135
				440	440	440	440	263	226
	LVA5D	2.8	0.4～2.0	-	-	-	168	104	92
							294	166	141

B、气—开式阀 100KPa

公称压力	执行机构	供气压力	弹簧范围	允许压差
				公称通径
				40	50	80	100	150	200
ANSI 900 ANSI 1500	LHA3R	2.8	0.8～2.4	153	116	78	58	-	-
				264	190	113	74
		3.0		190	175	113	74	-	-
				264	190	113	74
		3.5		-	189	-	-	-	-
					190
	LHA4R	2.8	0.8～2.4	211	201	135	101	67	50
				264	264	227	159	91	57
		3.0		-	210	203	152	91	57
					264	227	159	91	57
		3.5		-	-	210	159	-	-
						227	159
	LVA5R	2.8	0.8～2.4	-	-	-	138	52	69
							234	141	95
	LVA6R	4.0	1.9～3.5	-	-	-	264	-	-
							264
		5.0	1.9～4.0	-	-	-		191	-
								264
ANSI 2500	LHA3R	2.8	0.8～2.4	153	116	106	71	44	-
				164	190	169	99	45
		3.0		190	175	159	99	44	-
				264	190	169	99	45
		3.5		-	189	169	-	-	-
					190	169
	LHA4R	2.8	0.8～2.4	211	201	183	123	76	67
				440	359	324	203	110	91
		3.0		-	210	210	184	110	91
					359	324	203	110	91
		3.5		-	-	-	203	-	-
							203
	LVA5R	2.8	0.8～2.4	-	-	-	168	104	92
							294	166	141
	LVA6R	4.0	1.9～3.5	-	-	-	362	-	-
							440
		5.0	1.9～4.0	-	-	-	-	216	-
								368

注:1、黑线框内数字表示调节阀配用标准规格执行机构。
2、最大允许压差不准超过ANSI B16.34标准规定的最大值。
3、进口压力P1不准超过阀关闭时的最大允许压差。
4、同一格内上方数字表示阀常开允许压差，先方数字表示阀全关允许压差。
5、表上关闭时的允许压差的条件是△P=P1（P2=0），全关时的压差随出口压力P2不同稍有变化。

II.阀配用LVP执行机构（带定位器）100KPa

公称压力	执行机构	公称通径	供气压力
			3	4	5
ANSI 900、1500 JIS63K	LVP5	150	198	264	264
			242	264	264
ANSI 2500			198	264	330
			281	289	440
ANSI 900、1500 JIS63K	LVP6	200	191	255	264
			264	264	264
ANSI 2500			192	255	319
			440	440	440

注:1、如果执行机构带有辅助气源，应选用二者中较小一个供气压力作为计算允许压差的。
　 2、最大允许压差不准超过ANSI B16.34标准规定的最大值。
　 3、进口压力P1不准超过阀关闭时的最大允许压差。
　 4、最大允许压差随阀泄漏不同而变化，用一格内上方数字表示阀泄漏量≤0.01%，下方数字表示阀泄漏量≤0.001%
法兰距 mm

公称通径	A
	JIS63K	ANSI 900		ANSI 1500		ANSI 2500
	RF	RF(SW,BW)	RJ	RF(SW,BW)	RJ	RF(SW,BW)	RJ
40	323	333	333	333	333	358	361
50	354	375	378	375	378	400	403
80	431	440	443	460	463	498	504
100	496	510	513	530	533	575	585
150	699	715	718	770	776	820	833
200	895	915	918	972	982	1020	1036

法兰距及外形尺寸

外形尺寸 mm

公称 通径	执行 机构	H						E			C	φB
		ANSI 900 JIS 63K		ANSI 1500		ANSI 2500		ANSI 900	ANSI 1500	ANSI 2500
		常温型(P)	伸长型(E1)	常温型(P)	伸长型(E1)	常温型(P)	伸长型(E1)
40	LHA3D、R	735	875	735	875	780	925	100	105	120	363	350
	LHA4D、R	890	1030	890	1030	935	1080				520	470
50	LHA3D、R	765	925	765	925	800	960	110	120	130	363	350
	LHA4D、R	925	1085	925	1085	960	1120				520	470
80	LHA3D、R	800	980	800	980	835	1005	140	150	165	363	350
	LHA4D、R	960	1140	960	1140	995	1165				520	470
100	LHA3D、R	835	1015	835	1015	880	1050	160	170	195	363	350
	LHA4D、R	995	1175	995	1175	1040	1210				520	470
	LVA5D	1380	1560	1380	1560	1425	1595					620
	LVA5R	1490	1670	1490	1670	1535	1705					620
	LVA6R	1229	1409	1229	1409	1274	1444					445
150	LHA3D、R	895	1075	895	1075	935	1110	210	225	260	363	360
	LHA4D、R	1055	1235	1055	1235	1095	1270				520	470
	LVA5D	1440	1620	1440	1620	1480	1655					620
	LVA5R	1550	1730	1550	1730	1590	1765					620
	LVA6R	1300	1480	1300	1480	1340	1515					445
	LVP5	1080	1260	1080	1260	1120	1295					345
200	LHA4D、R	1155	1395	1155	1395	1185	1370	280	290	330	520	470
	LVA5D	1545	1785	1545	1785	1575	1760					620
	LVA6R	1655	1895	1655	1895	1685	1870					620
	LVP6	1395	1635	1395	1635	1425	1610					445

注：表上H栏尺寸是调节阀不带手轮机构的数字，如果带手轮机构，要相应加上手轮机构的尺寸。

重量 kg

公称通径	执行机构	法兰连接						焊接连接
		ANSI900 JIS63K		ANSI1500		ANSI2500		ANSI900JIS63K		ANSI1500		ANSI2500
		常温型 （P）	伸长型 （E1）	常温型 （P）	伸长型 （E1）	常温型 （P）	伸长型 （E1）	常温型 （P）	伸长型 （E1）	常温型 （P）	伸长型 （E1）	常温型 （P）	伸长型 （E1）
40	LHA3D、R	60（55）	65（60）	65	70	90	95	50	55	55	60	75	80
	LHA4D、R	90（85）	95（90）	95	100	125	130	80	85	85	90	105	110
50	LHA3D、R	70（65）	80（75）	75	85	110	120	55	65	60	70	85	95
	LHA4D、R	100（95）	110（105）	150	115	140	150	85	95	90	100	115	125
80	LHA3D、R	105（100）	115（105）	140	160	225	245	85	95	110	130	170	190
	LHA4D、R	135（100）	145（140）	170	190	255	275	115	125	140	160	200	220
100	LHA3D、R	135（125）	160（150）	195	225	315	345	105	130	155	185	230	260
	LHA4D、R	165（155）	190（180）	225	255	345	375	135	160	185	215	260	290
	LHA5D	265（255）	290（280）	325	355	445	475	235	260	285	315	360	390
	LHA5R	290（280）	315（305）	350	380	470	500	260	285	310	340	385	415
	LHA6R	305（905）	330（320）	365	395	485	515	275	300	325	355	400	430
150	LHA3D、R	345（330）	380（365）	525	570	875	915	285	320	435	480	660	700
	LHA4D、R	395（360）	410（395）	555	600	905	945	315	350	465	510	690	730
	LHA5D	475（460）	510（495）	655	700	1005	1045	415	450	565	610	790	830
	LHA5R	500（485）	535（520）	680	725	1030	1070	440	470	590	635	815	855
	LHA6R	515（500）	550（535）	695	740	1045	1085	455	490	605	650	830	870
	LHA6	390（375）	425（410）	570	615	920	960	330	395	480	525	705	745
200	LHA4D、R	633（598）	678（643）	1065	1115	1500	1545	535	580	910	958	1193	1240
	LHA5D	753（700）	780（745）	1165	1215	1600	1645	635	680	1010	1060	1295	1340
	LHA5R	760（725）	805（770）	1190	1240	1625	1670	660	705	1035	1085	1320	1365
	LHA5	725（690）	770（735）	1155	1025	1590	1635	625	670	1000	1050	1285	1330
