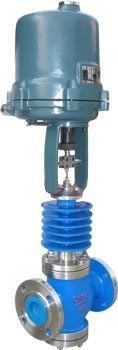

ZSAP电子式电动顶导向调节阀产品详细说明：

ZSAP电子式电动顶导向调节阀由PS系列或3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。

单座阀适用于对泄露量求严格、阀前后压差低及有一定粘度的场合。广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。

公称通径mm		G3/4”						20				25	32	40	50	65	80	100	125	150	200	250	300	350	400
阀座通径mm		3	4	5	6	7	8	10	12	15	20	26	32	40	50	66	80	100	125	150	200	250	300	可与本公司 商洽生产
额定流量系数kv	直线型	0.08	0.12	0.20	0.32	0.5	0.8	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600
	等百分比							1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	900	1440
公称压力(MPa)		0.6，1.6，2.5，4.0，6.4
行程(mm)		10										16		25		40			60			100
流量特性		直线						直线，等百分比，快开
工作温度℃		-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
法兰尺寸		符合JB78-59、JB79-59标准，可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
阀体材质		WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质		1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
阀体型式		直通单座铸造球型阀
上阀盖型式		普通式（常温），热片式（中温），长颈式（低温）
配用电动执行机构型号	PSL	PSL-201										PSL-202		PSL-204		PSL-208			PSL-312			PSL325
	361L	361LSA-08 361LXA-08										361LSA-20		361LSB-30		361LSB- 50			361LSC-65			361LSC-99
	防爆型	361LXA-20												361LXB-30		361LXB- 50

注：1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。
2.工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决

性能

1、执行机构主要技术参数

型号		额定输出力N		速度mm/s		技术参数
PSL	361L	PSL	361L	PSL	361L	PSL	361L
201	361LSA-08 361LXA-08	1000	800 800	0.25	4.2 4.2	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：IP67 带手轮	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手柄
202	361LSA-20 361LXA-20	2000	2000 2000	0.50	2.1 2.1
204	361LSB-30 361LXB-30	4500	3000 3000	0.50	3.5 3.5
208	361LSB-50 361LXB-50	8000	5000 5000	1.00	1.7 1.7
312	361LSC-65	12000	6500	0.60	2.8
325	361LSC-99	25000	10000	1.0	2.0

2、性能指标

项目			指标值
基本误差％			配3610L±2.5； 带定位器 ±1.0
回差％			配361L ±2.0； 配PSL±1.0
死区％			1.0
始终点偏差％	电开	始点	±2.5
		终点	±2.5
	电关	始点	±2.5
		终点	±2.5
可调范围			50：1
额定行程偏差％			2.5
泄量量L/H			符合JB/T7387-94 IV级 小于阀的额定容量×10-4

3、允许压差

公称通径(mm)		20				25	40		50	65	80	100	150		200	250	300
阀座直径(mm)		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
执行机构		允许压差△P（MPa）
配PSL	PSL202	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	PSL204						4.31	2.76	1.76	1.04	0.69	0.44
	PSL208									1.86	1.23	0.78	0.50	0.35	0.20
	PSL320												1.26	0.87	0.49	0.32	0.22
配361L	361LSA-20	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	361LSB-50						4.79	3.06	1.96	1.16	0.76	0.49
	361LSC-65									1.51	0.99	0.64	0.41	0.28
	361LSC-99												0.63	0.44	0.25	0.16	0.11

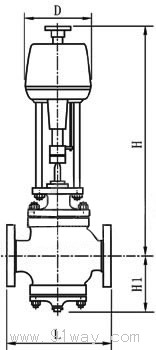

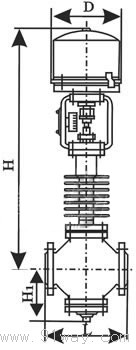

外形尺寸mm

公通径(mm)			20	25	40	50	65	80	100	150	200	250	300
L(mm)	PN1.6MPa		181	184	222	254	276	298	352	451	600	720	820
	PN4.0MPa		194	197	235	267	292	317	368	473	600	760	850
	PN6.4MPa		206	210	251	286	311	337	394	508	650	800	870
H1(mm)			67	72	87	92	105	110	127	174	209	300	350
配PSL	H(mm)	普通型	738	750	765	767	845	857	875	1025	1045	1252	1545
		散热片型	888	900	930	937	1025	1042	1085	1285	1305	1805	1825
	D(mm)		176									225
	重量(KG)		15	17	24	29	49	61	82	150	211	370	570
配361L	H(mm)	普通型	501	513	650	652	770	782	800	1080	1125	1345	1365
		散热片型	651	663	815	822	950	967	1010	1340	1385	1625	1645
	D(mm)		225							310
	重量(KG)		23	24	39	44	64	76	97	203	264	418	618
