DX-11,11A,11B,11C型信号继电器产品详细说明：

1 用途
DX-11,11A,11B,11C型信号继电器用于直流操作的保护线路中，作为信号指示器。

2 结构概述
该继电器为电磁继电器可由电流或电压动作式型继电器。继电器可以板前和板后接线，并且应安装在垂直面板上。
DX-11型继电器具有电磁铁和（带公共点的三付动合触点），及一个信号牌DX-11B型继电器具有电磁铁和两付动断触点及一个信号牌。DX-11A为两付动合触点及一个信号牌。
DX-11C型继电器具有电磁铁合一付动合，一付动断触点及一个信号牌。

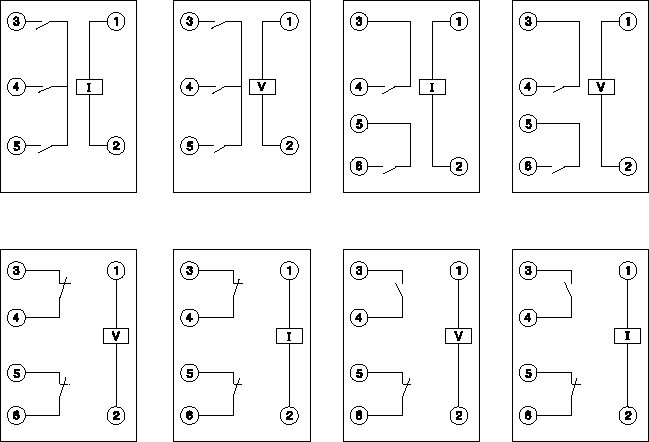

继电器内部接线图如图1。

左上为DX-11 右上为DX-11A
左下为DX-11B 右下为DX-11C
图1 继电器内部接线图（背视）

3 技术数据
3.1 DX-11,11A,11B,11C型信号继电器中电流型继电器规格见表1和电压型继电器规格见表2。

额定电流（A）	长期电流（A）	动作电流（A）	线圈电阻（V ）
0.01 0.015 0.025 0.05 0.075 0.1 0.15 0.25 0.5 0.75 1	0.03 0.045 0.075 0.15 0.225 0.3 0.45 0.75 1.5 2.25 3	不大于90% 额定电流	2200 1000 320 84 30 18 8 3 0.7 0.35 0.2

额定电压（V）	长期电压（V）	动作电压（V）	线圈电阻（V ）
220 110 48 24 12	242 121 53 26.4 13.2	不大于70% 额定电压	31500 7500 1440 360 87

3.2 电流型继电器功率消耗约0.3W，电压型继电器功率消耗约2W。
3.3 当电压不大于250V及电流不大于2A时，触点的断开容量在具有感负荷（T=5ms）的直流电路中为50W，在交流电路中(cos&=0.4)为250W。
3.4 介质强度：继电器的各电路对外露的非带电金属部分应耐受交流50Hz，电压2kV历时1min试验无击穿或闪络现象。
3.5 继电器重量约0.5kg.

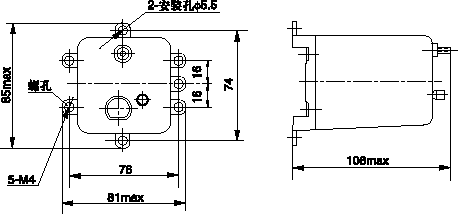

3.6 继电器的外形尺寸如图2所示。
3.7 继电器的安装开孔尺寸如图3所示。



板前接线



板后接线
图2 外形


A）板前接线 B）板后接线
图3 继电器开孔尺寸

3.8 220V线圈线径大于0.09的作为短期通电，小于0.09的作为长期通电。

4 订货须知
订货时应注明
4.1 继电器的名称、型号。
4.2 额定电流或电压。
4.3 接线方式：板前接线或板后接线（不注明的按板后接线供给接线零件）。
