产品名称: | DX-11Q,11A/Q,11B/Q,11C/Q型信号继电器 | |||||
型号规格: | |
|||||
产品类别: | 常规产品 -- 低压电器 -- 信号继电器 | |||||
参考价格: | 厂价直销 | |||||
产品品牌: | 国产 | |||||
产品产地: | 上海 | |||||
可供数量: | 批量 | |||||
供货周期: | 现货(或电询) | |||||
|
||||||
产品简介: |
|
DX-11Q,11A/Q,11B/Q,11C/Q型信号继电器用于直流操作的保护线路中,作为信号指示器。
2 结构和原理
该继电器具有电磁铁和带公共点的三付动合触点及一个信号牌,为电磁式拍合型继电器,并且应安装在垂直面板上。
DX-11Q具有电磁铁和带公共点的三付动合触点及一个信号牌,DX-11A/Q型继电器具有电磁铁和两付动合触点及一个信号牌,DX-11B/Q型继电器具有电磁铁和两付动断触点,及一个信号牌。
DX-11C/Q型继电器具有电磁铁和一付动合,一付动断触点及一个信号牌。

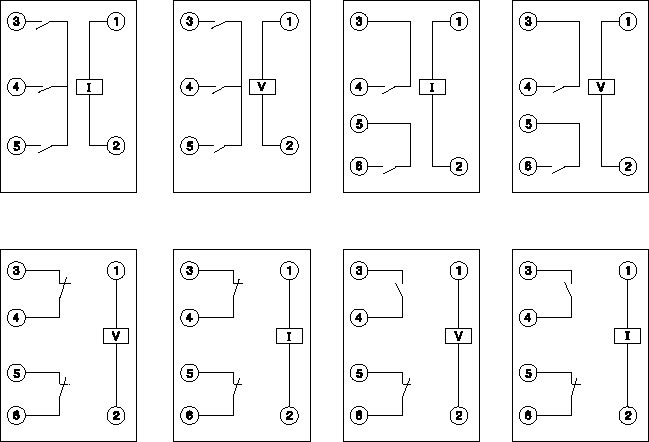

以上继电器内部接线图如图1所示。
左上为DX-11Q 右上为DX-11A/Q
左下为DX-11B/Q 右下为DX-11C/Q
图1 继电器内部接线图(背视)
3 DX-11Q,11A/Q,11B/Q,11C/Q型信号继电器技术数据
3.1 继电器的额定数据列于表1(用于电流型继电器)和表2(用于电压型继电器)中。
3.2 电流型继电器功率消耗约0.3W,而电压型继电器线圈电路功率消耗约2W。
3.3 在继电器瞬时返回的条件下,当电压在250V以下及电流在2A以下时,触点的断开容量在具有电感负荷的直流电路中为50W,在交流电路中为250VA。
3.4 继电器的电路对外壳的介质强度应耐受交流50Hz,电压2kV历时1min试验。
3.5 继电器重量约0.5kg.

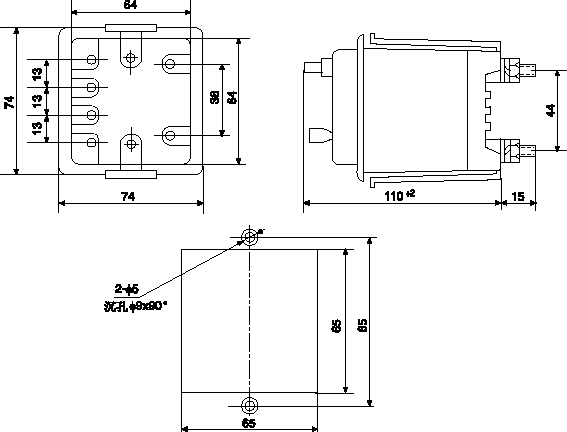

3.6 继电器的外形及安装尺寸如图2所示。
图2 DX-11Q,11A/Q,11B/Q,11C/Q 型信号继电器的外形及安装尺寸
3.7 220V线圈线径大于0.09的作为短期通电,小于0.09的作为长期通电。
额定电流(A) |
长期电流(A) |
动作电流(A) |
线圈电阻(V ) |
0.01 0.015 0.025 0.05 0.075 0.1 0.15 0.25 0.5 0.75 1 |
0.03 0.045 0.075 0.15 0.225 0.3 0.45 0.75 1.5 2.25 3 |
不大于95% 额定电流 |
2200 1000 320 84 30 18 8 3 0.7 0.35 0.2 |
额定电压(V) |
长期电压(V) |
动作电压(V) |
线圈电阻(V ) |
220 110 48 24 12 |
242 121 53 26.4 13.2 |
不大于70% 额定电压 |
31500 7500 1440 360 87 |
