1 用途
DX-8型信号继电器，用于直流操作的保护和自动控制线路中，作为动作指示器。

2 工作原理和结构
2.1 继电器为电磁式继电器。由电磁系统、动静触点及信号指示器组成。线圈导通时，衔铁被吸和，信号牌落下，同时动合触点闭合。信号牌为机械保持，手动复归。
2.2 继电器有两种结构：
2.2.1 凸出式插拔结构。采用阿继JK-5壳体，其外形图及开孔图见《附录》Ⅰ，继电器内部接线见图1。
2.2.2 嵌入式插拔结构（型号中带/Q）。采用许继A11K壳体，其外形图及开孔图见《附录》Ⅱ，继电器内部接线见图2。

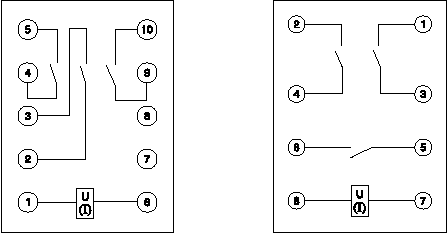

图1 凸出式内部接线图 右为图2 嵌入式内部接线图

3 DX-8型信号继电器规格型号
3.1 继电器额定值有下列各种规格（见表1）

4 技术数据
4.1 动作值
电压型：不大于额定电压的70％;
电流型：不大于额定电流的90％。
4.2 动作时间
电压型继电器施加额定电压时，电流型继电器施加120％的额定电流时，继电器的动
作时间不大于30ms。
4.3 信号显示时间
当施加1.1倍额定值时，信号指示器应在0.05s时显示。
4.4 继电器动作时，其信号指示器应立即达到最终位置，动作前后有明显的信号变化。当线圈激励量消失后，其信号指示器，应保留其动作后达到的位置。
4.5 触点容量
在电压不超过250V、电流不大于2A时间常数为5×10－3s的直流有感负荷电路中，触点接通与断开容量为50W。在电压不超过250V电流不大于2A、功率因数为0.4±0.1的交流电路中，触点接通与断开容量为250VA。
4.6 功率消耗
电压型继电器在额定电压下，其功率消耗不大于3W。电流型继电器在额定电流下，其功率消耗不大于0.3W。
4.7 电寿命：1000次。
4.8 继电器能耐受交流电压2kV、50Hz历时1min的介质强度试验。
4.9 继电器重量：约为0.4kg。

5 订货须知

订货时应指明
5.1 继电器的名称和型号；
5.2 额定参值；
5.3 订货数量。
5.4 交货方式。
