1 DXM-2A型信号继电器用途
DXM-2A型信号继电器，用于直流操作的保护和自动控制线路中，作为远方复归的动作指示器。

2 DXM-2A型信号继电器工作原理和结构
2.1 继电器为干舌簧管式继电器。由干舌簧管、工作绕组、释放绕组、自锁永久磁铁和指示灯组成。当工作绕组导通时，线圈所产生的的磁场与放置在线圈内的永久磁铁极性相同而磁通迭加，使干舌簧管内的触点闭合，红色信号灯亮。在工作绕组失电后，触点靠永久磁铁自保持。当释放绕组导通时，线圈所产生的磁铁与永久磁铁极性相反，而使触点返回，信号灯灭。
2.2 继电器有两种结构：
2.2.1 凸出式插拔结构。采用阿继JK-5壳体（横置），其外形图及开孔图见《附录》Ⅰ，继电器内部接线见图1。
2.2.2 嵌入式插拔结构（型号中带/Q）。采用许继A11K壳体，其外形图及开孔图见《附录》Ⅱ，继电器内部接线见图2。

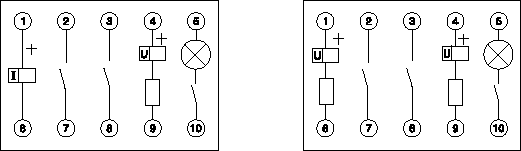

图1 凸出式内部接线图 依此为 DXM-2A电流型 DXM-2A电压型


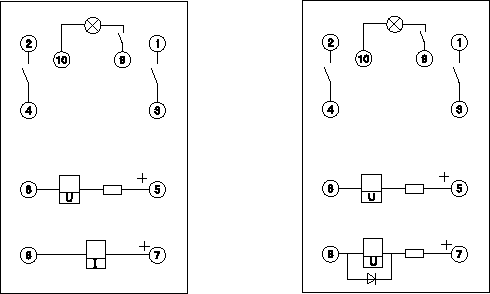

图2 嵌入式内部接线图 依此为DXM-2A/Q电流型 DXM-2A/Q电压型

3 规格型号
3.1 继电器额定值有下列各种规格（见表1）

4 技术数据
4.1 动作值
电压型：不大于额定电压的70％;
电流型：不大于额定电流的90％。
4.2 释放值
释放电压不大于释放绕组的额定电压的70％。
4.3 动作与释放时间
对继电器的工作绕组加额定电压值时，动作时间不超过5ms。对继电器的释放绕组加额定值时，释放时间不超过5ms。
4.4 继电器动作后，断开工作绕组，继电器应保持在动作状态，信号灯应持续亮。
4.5 触点断开容量
在电压不超过250V、电流不超过0.2A，时间常数为5×10－3s的直流有感负荷电路中为10W；在直流阻性电路中为3OW。
4.6 功率消耗
电流工作绕组不大于0.15W。电压工作绕组不大于2W。释放绕组不大于3.5W。
4.7 电寿命：5000次。
4.8 继电器能耐受交流电压2kV、50Hz历时1min的介质试验。
4.9 继电器重量：约为0.4kg。

5 订货须知
订货时应指明
5.1 继电器的名称和型号；
5.2 额定参值；
5.3 订货数量。
5.4 交货方式。
