产品名称：

CL型齿式联轴器

型号规格：

CL型齿式联轴器

产品类别：

常规产品 -- 机械传动 -- 齿式联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

CL型齿式联轴器产品详细说明：

CL型齿式联轴器基本参数和主要尺寸 mm

号	公称扭矩Tn(N.m)	轴孔直径	轴孔长度	D	D1	A	C	重量Kg
			Y J1 Z1
		d1 d2 dz	L
CL1	710	18 19	30 42	170	110	49	16	7.8
		20 22 24	38 52				6.0
		25 28	44 62				2.5
		30 -40	60-112
CL2	1400	30 32 35 38	60 82	185	125	75	2.5	12.5
		40-50	84-112
CL3	3150	40-56	112 84	220	150	92	2.5	26.9
		60	142 107
CL4	5600	45-56	112 84	250	175	125	2.5	34.9
		60-75	142 107
CL5	8000	50-90	84-172	290	200	145	5	55.8
CL6	11200	60-110	107-212	320	230	160	5	79.9
CL7	18000	65 - 75	142 107	350	260	185	5	109.5
		80-120	132-172
CL8	22400	80-95	172 132	380	315	210	5	133.8
		100-140	167-252
CL9	28000	90 95	172 132	430	365	220	5	171
		100-160	167-302
CL10	50000	110-180	167-302	490	420	245	5	275.8
CL11	71000	120 125	212 167	545	470	280	5	385
		130-220	202-352
CL12	100000	140 150	252 202	590	520	350	5	540
		160-250	242-410
CL13	140000	160-250	242-470	680	590	375	7.5	798.3
CL14	200000	180-320	242-470	730	650	405	7.5	976.6
CL15	250000	220-360	282-550	780	700	480	7.5	1182.5
CL16	355000	240-400	330-650	900	785	535	10	1936
CL17	560000	260-450	330-650	1000	885	625	10	2700
CL18	710000	300-500	380-650	1100	990	710	10	3690
CL19	1000000	360-560	450-800	1250	1090	730	15	5138

CL型齿式联轴器

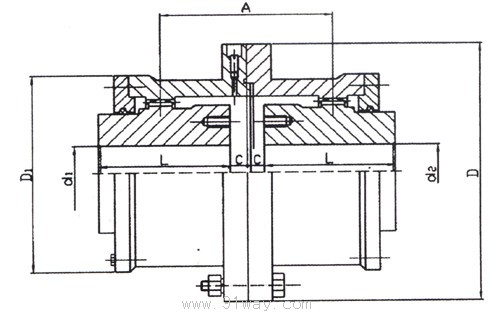

CL型齿式联轴器（示意图）

本网站所有产品资料均来源于各有关生产厂商，我们不保证资料的完整性及正确性，如需更详细资料，请直接联系厂商
