产品名称：

GICLZ型鼓形齿式联轴器

型号规格：

GICLZ型鼓形齿式联轴器

产品类别：

常规产品 -- 机械传动 -- 齿式联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

GICLZ型鼓形齿式联轴器产品详细说明：

GICLZ型中间轴鼓形齿式联轴器基本参数和主要尺寸

型号	公称转矩 Tn N.m	许用转速[n] r/min	轴孔直径	轴孔长度	D	D1	D3	A	C	转动惯量 kg.㎡	润滑脂用量 mL	质量 Kg
			轴孔直径	Y,J1,Z1
			d1,d2,dz	L
GICLZ1	630	7100	16,18,19	42	125	95	80	37	20	0.0084	30	5.4
			20,22,24	52					10
			25-50	62-112					2.5
GICLZ2	1120	6300	25,28	62	144	120	95	44	10.5	0.018	60	9.2
GICLZ2	1120	6300	30-60	82-142	144	120	95	44	2.5	0.018	60	9.2
GICLZ3	2240	5900	30-70	82-142	174	140	115	53	3	0.0427	80	16.4
GICLZ4	3550	5400	32,35,38	82	196	165	130	62	14	0.076	90	22.7
GICLZ4	3550	5400	40-80	112-142	196	165	130	62	3	0.076	90	22.7
GICLZ5	5000	5000	40-90	112-172	224	183	150	71	3	0.0149	140	36.2
GICLZ6	7100	4800	40,50,55,56	112	241	200	170	80	6	0.24	200	46.2
GICLZ6	7100	4800	60-100	142-212	241	200	170	80	4	0.24	200	46.2
GICLZ7	10000	4500	60-120	142-212	260	230	195	90	4	0.43	290	68.4
GICLZ8	14000	4000	65-130	142-252	282	245	210	96	5	0.61	350	81.1
GICLZ9	18000	3500	70,71,75	142	314	270	225	104	10	0.94	370	100.1
GICLZ9	18000	3500	80-140	172-252	314	270	225	104	5	0.94	370	100.1
GICLZ10	31500	3200	80-160	172-302	346	300	250	124	5	1.67	500	147.1
GICLZ11	40000	3000	100-180	212-302	380	330	285	133	6	2.98	650	206.3
GICLZ12	56000	2600	120-200	212-352	442	380	325	156	6	5.31	1100	284.5
GICLZ13	80000	2300	140-220	252-352	482	420	360	182	7	9.26	1600	402.0
GICLZ14	112000	2100	160-250	302-410	520	465	420	207	8	15.92	2300	582.2
GICLZ15	160000	1900	190-280	352-470	580	510	450	214	10	25.78	2600	778.2
GICLZ16	250000	1600	200-320	352-470	680	595	500	250	10	16.89	4100	1071
GICLZ17	280000	1500	220-320	352-470	720	645	530	256	10	60.59	5100	1210
GICLZ18	355000	1400	240-340	410-550	775	675	540	262	10	81.75	6000	1475
GICLZ19	450000	1300	260-360	310-550	815	715	580	280	10	101.57	6700	1603
GICLZ20	500000	1200	300-380	470-550	855	755	600	297	13	140.03	8100	2033
GICLZ21	630000	1100	300-400	470-650	915	795	640	305	13	183.49	10500	2385
GICLZ22	710000	950	340-420	550-650	960	840	680	316	13	235.04	14000	2452
GICLZ23	800000	900	360-450	550-650	1010	890	720	333	13	323.16	15000	3332
GICLZ24	1000000	875	380-480	550-650	1050	925	760	342	15	387.97	16500	3639
GICLZ25	1120000	850	400-500	650	1120	970	800	362	15	485.96	18000	4073
GICLZ26	1250000	825	420-530	650-800	1160	990	850	366	15	573.64	19000	4527
GICLZ27	1400000	800	450-560	650-800	1210	1060	900	369	15	789.74	23000	5485
GICLZ28	1600000	770	480-600	650-800	1250	1080	960	402	20	960.26	24000	6050
GICLZ29	2240000	725	500-630	650-800	1340	1200	1010	396	20	1268.98	26000	7090
GICLZ30	2800000	700	530-670	800-950	1396	1240	1070	403	20	1822.02	30000	9264

GICLZ型鼓形齿式联轴器

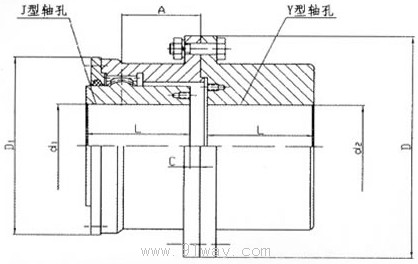

GICLZ型鼓形齿式联轴器（示意图）
