产品名称：

WGZ型带制动轮鼓形齿式联轴器

型号规格：

放大图片

产品类别：

常规产品 -- 机械传动 -- 齿式联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

WGZ型带制动轮鼓形齿式联轴器产品详细说明：

WGZ型带制动轮鼓型齿式联轴器基本参数和主要尺寸（JB/T 7003-93）/mm

型号	公称转矩Tn /N·m	许可转速 [n] /r·min-1	轴孔直径 d1、d2、dZ	轴孔长度 L		D0	D	D2	D4	B	F	C	C1	C2	质量 m /kg	转动惯量I /kg·m2	润滑脂用量/kg
				Y	J1
WGZ1	700	4000	12、14	32	---	160 200 250	122	98	60	58	30	30	--	---	5.62	0.0078	0.11
			16、18、19	42	---							20	--	---
			20、22、24	52	---							10	--	---
			25、28	62	44							3	19	18
			30、32、35、38	82	60								23	12
			40、42	112	84								29	12
WGZ2	1250	4000	22、24	52	—	200 250 315	150	118	77	68	30	20	—	—	9.65	0.022	0.12
			25、28	62	—							10	—	—
			30、32、35、38	82	60							3	23	16
			40、42、45、48、50、55、56	112	84								29	16
WGZ3	2500	4000	22、24	52	—	200 250 315	170	140	90	80	30	33	—		16.5	0.047	0.2
			25、28	62	—							23	—
			30、32、35、38	82	60							3	23	25
			40、42、45、48、50、55、56	112	84								29	16
			60、63	142	107								36
WGZ4	4500	3000	30、32、35、38	82	—	250 315 400	200	160	112	90	30	13	—	—	25.3	0.098	0.28
			40、42、45、48、50、55、56	112	84							3	29	17
			60、63、65、70、71、75	142	107								36
			80	172	132								41
WGZ5	7100	3000	30、32、35、38	82	—	315 400	225	180	128	100	30	23	—	—	34.7	0.174	0.45
			40、42、45、48、50、55、56	112	84							3	29	19
			60、63、65、70、71、75	142	107
			80、85、90	172	132								36
WGZ6	10000	3000	32、35、38	82	—	315 400	245	200	145	112	30	35	—	—	51.3	0.29	0.65
			40、42、45、48、50、55、56、	112	—							5	38	20
			60、63、65、70、71、75	142	107								43
			80、85、90、95	172	132								48
			100	212	167
WGZ7	14000	2500	32、35、38	82	—	400 500	272	230	160	122	30	45	—	—	68	0.53
			40、42、45、48、50、55、56	112	—							15
			60、63、65、70、71、75	142	107							5	38	20
			80、85、90、95	172	132								43
			100、110	202	167								48
WGZ8	20000	2500	55、56	112	—	400 450	290	245	176	136	30	29	—	—	79	0.71	0.95
			60、63、65、70、71、75	142	107							5	38	34
			80、85、90、95	172	132								43	20
			100、110、120、125	212	167								48	20
WGZ9	25000	2000	65、70、71、75	142	107	400 500 630	315	265	190	140	30	5	38	38	106.5	1.05	1.3
			80、85、90、95	172	132								43	28
			100、110、120、125	212	167								48
			130、140	252	202								53
WGZ10	40000	2000	75	142	—	400 500 630	355	300	225	165	30	28	—	—	159	1.74	1.6
			80、85、90、95	172	132							5	48	38
			100、110、120、125	212	167								48
			130、140、150	252	202								53
			160	302	242								63
WGZ11	56000	1700	85、90、95	172	—	500 630 710	412	345	256	180	40	15	—	—	215	3.67	2
			100、110、120、125	212	162							8	51	32
			130、140、150	252	202								56
			160、170、180	302	242
WGZ12	80000	1700	120、125	212	162	500 630 710	440	375	288	207	40	8	51	45	303	6.4	3.4
			130、140、150	252	202								56	32
			160、170、180	302	242								66
			190、200、220	352	282								76
WGZ13	112000	1700	140、150	252	202	630 710	490	425	320	235	50	8	56	38	391	10.45	4.4
			160、170、180	302	242								66	32
			190、200、220	352	282								76
WGZ14	160000	1500	160、170、180	302	242	710 800	545	462	362	265	50	10	68	32	523	17.48	6.6
			190、200、220	352	282								78
			240、250、260	410	330								—	10
注：1、质量与转动惯量是按最大直径的Y轴孔计算的近似值,未计算制动轮。　　2、锥型轴孔最大轴径至220mm。　　3、不同制动轮直径的C、C1、C2植为表中数值再加K/2,k值见表4.11

表4.11 制动轮的主要尺寸、质量和转动惯量/mm

制动轮直径D0	T	k	质量 m/kg	转动惯量 I/kg.M²	制动轮直径D0	T	K	质量 m/kg	转动惯量 I/kg.M²
160	70	6	2.83	0.014	500	210	18	56.3	3.07
200	85	8	5.2	0.043	630	265	22	101.3	8.55
250	105	10	10.1	0.128	710	300	22	145.8	15.52
315	135	12	17.2	0.354	800	340	26	203	26.76
400	170	14	33.4	1.11

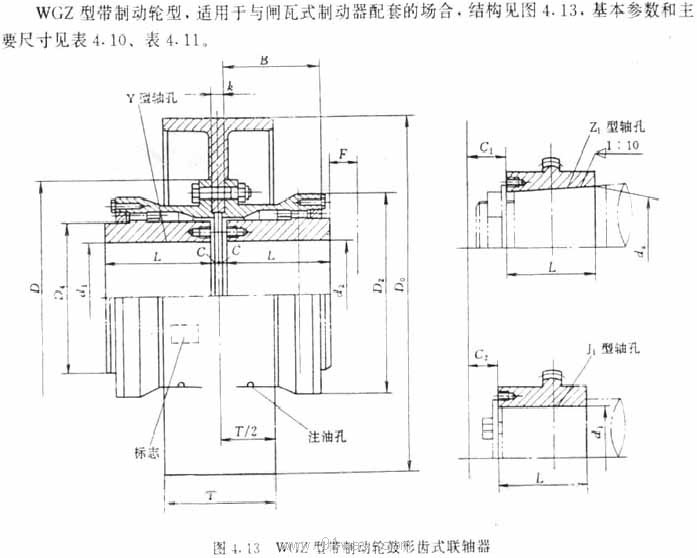

WGZ型带制动轮鼓形齿式联轴器（示意图）
