产品名称：

SWZ-WH无伸缩焊接型整体轴承座十字轴式万向联轴器

型号规格：

SWZ-WH无伸缩焊接型整体轴承座十字轴式万向联轴器

产品类别：

常规产品 -- 机械传动 -- 万向联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

SWZ-WH无伸缩焊接型整体轴承座十字轴式万向联轴器产品详细说明：

SWZ-WH无伸缩焊接型整体轴承座十字轴式万向联轴器基本参数和主要尺寸（JB/T3242-93）/mm

型号	回转直径 D	公称转矩T_n/ kN·m	疲劳转矩T_f/ kN·m	轴线折角β/ (°)≤	L_min	L_m	D₁	D₂ (H7)	D₃	k	t	b (h9)	h	n-d	转动惯量 I/kg·m²		质量m/kg
型号	回转直径 D	公称转矩T_n/ kN·m	疲劳转矩T_f/ kN·m	轴线折角β/ (°)≤	L_min	L_m	D₁	D₂ (H7)	D₃	k	t	b (h9)	h	n-d	L_min	增长100	L_min	增长100
SWZ160WH	160	18	9	≤10	580	120	138	95	114	15	5	20	6	8-13	0.176	0.008	61	3.02
SWZ190WH	190	31.5	16		650	135	165	115	133	17	5	25	7	8-15	0.392	0.015	96	4.11
SWZ220WH	220	45	22		760	155	190	130	159	20	6	32	9	8-17	0.824	0.031	151	5.96
SWZ260WH	260	80	40		880	180	228	155	194	25	6	40	12.5	8-19	1.893	0.061	248	7.82
SWZ300WH	300	125	63		1010	215	260	180	219	30	7	40	15	10-23	3.885	0.095	319	9.37
SWZ350WH	350	200	100		1120	235	310	210	273	35	8	50	16	10-23	8.309	0.216	590	13.62
SWZ400WH	400	280	140		1270	270	358	240	299	40	8	70	18	10-25	15.81	0.347	862	18.72
SWZ420WH	420	355	180		1350	295	376	255	325	42	10	80	20	16-28	21.697	0.432	940	19.18
SWZ450WH	450	450	224		1450	300	400	270	351	44	10	80	20	16-28	28.967	0.586	1256	22.31
SWZ500WH	500	600	315		1630	340	445	300	377	47	12	90	22.5	16-31	49.12	0.854	1725	28.76
SWZ550WH	550	800	400		1710	355	492	320	426	50	12	100	22.5	16-31	76.478	1.272	2213	32.87

注：1.Tf为在交变负荷下按疲劳强度所允许的转矩。
2.L为安装长度，按需要确定。

SWZ-WH无伸缩焊接型整体轴承座十字轴式万向联轴器

SWZ-WH无伸缩焊接型整体轴承座十字轴式万向联轴器

SWZ-WH无伸缩焊接型整体轴承座十字轴式万向联轴器

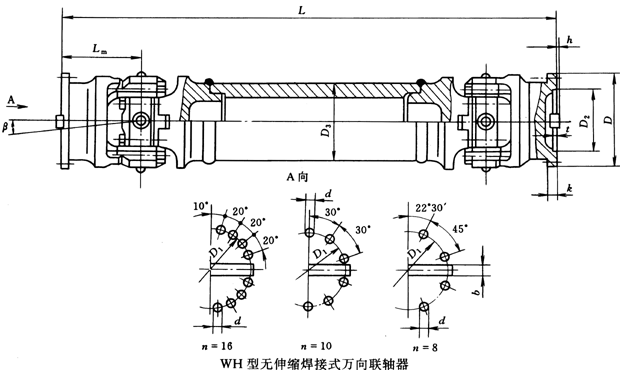

SWZ-WH无伸缩焊接型整体轴承座十字轴式万向联轴器（示意图）
