DX-4A型信号继电器产品详细说明：

1 概述

1.1 用途
DX-4A型信号继电器主要用于电力系统中二次回路的继电保护线路中，作为动作指示信号用。
1.2 型号及含义

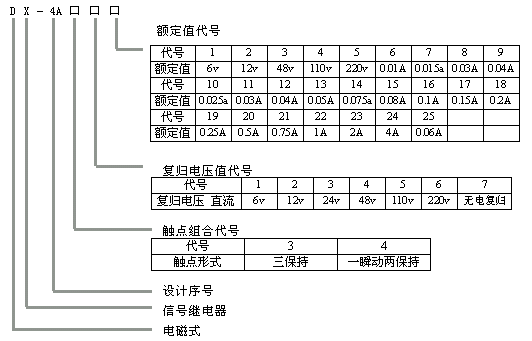

1.21 DX-4A信号继电器的产品信号按如下方式规定：


1.3 该信号继电器用于直流操作的保护线路中，作为动作指示器。继电器工作的正常条件是：
1.3.1 环境温度：-25~+40℃
1.3.2 海拔高度等于或小于2000m；
1.3.3 周围空气的相对湿度：最湿月的月平均最大相对湿度为90％, 同时该月的月平均最低温度为25℃；
1.3.4 安装位置偏离其安装垂直面基轴的任在方向不大于5°；
1.3.5 使用地点冲击加速度不大于15g；
1.3.6 使用地点不允许有爆炸危险的介质，周围介质不含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸汽及有较严重的霉菌；
1.3.7 使用地点应具有防护雨、雪、风、沙的设施。
注：对于热带继电器的正常工作条件，应按照热带地区的要求来确定。

2 基本结构及工作原理

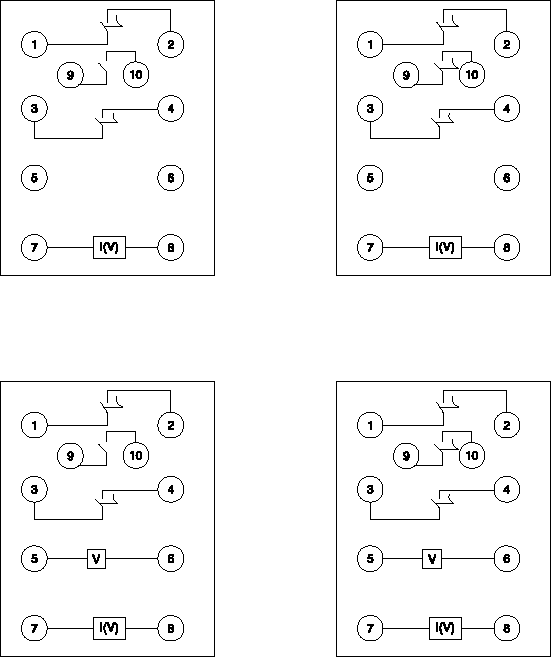

DX-4A系列继电器系电磁型脱钩掉牌显示继电器，同时输出机械保持和瞬动触点，具有手动复归或电复归及两次掉牌功能，即第一次动作后显示一条红色带，第二次动作后显示两条红色带。由于动板系统质量和转动惯量小，并施以预压力，以及采用脱钩机构，因而抗震性好，功耗小。继电器的内部接线图见图1。继电器结构代号为A11K，A11H，A1lQ三种结构，见《附录》Ⅱ。

3 主要技术性能和参数
3.1 额定值
继电器工作绕组额定值为：直流6、12、24、48、110，220V或0.01、0.015、0.02、0.025、0.03、0.04、0.05、0.075、0.08、0.1、0.15、0.2、0.25、0.5、0.75、1、2、4A。继电器电复归绕组额定值为：6、12、24、48、110、220V。
3.2 动作值与复归值
a. 动作电压不大于70％额定值。
b. 动作电流不大于90％额定值。
c. 复归电压不大于70％额定值。
3.3 返回值不小于2％额定值。
3.4 功率消耗
工作绕组：电压型不大于2W。
电流型不大于0.2W。
3.5 触点容量
保持触点在电压220v，电流不超过lA的直流有感电路中(时间常数为5±0.75ms)，分断容量为50W，瞬动触点为30W，在220V电流不超过lA的交流电路中分断容量为200VA。
3.6 介质耐压
继电器导电部分对非带电金属部分及外壳之间，能耐受交流50Hz、2000V、历时lmin的试验。
3.7 抗冲击性能
能经受15g的加速度冲击不误掉牌。
3.8 热稳定性
在周围环境温度40℃时，电压绕组长期通110％额定电压，电流绕组长期通以额定电流，绕组温升不超过65℃，复归绕组每次通电时间不得超过20s，断续通电，通断时间之比不大于1：8。
3.9 寿命：电寿命1000次；机械寿命10000次。
3.1O 该继电器通常不需维护，但一年应检查一下掉牌是否灵活，工作电压线圈是否断线。

4 订货须知
4.1 产品型号、名称
4.2 值与复归值。
4.3 订货数量。

DX-4A型信号继电器
