产品名称：

SWZ-CF型(长伸缩法兰型)整体轴承座十字轴式万向联轴器

型号规格：

SWZ-CF型(长伸缩法兰型)整体轴承座十字轴式万向联轴器

产品类别：

常规产品 -- 机械传动 -- 万向联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

SWZ-CF型(长伸缩法兰型)整体轴承座十字轴式万向联轴器产品详细说明：

SWZ-CF型(长伸缩法兰型)整体轴承座十字轴式万向联轴器基本参数和主要尺寸/mm

型号	回转直径 D	公称转矩T_n/ kN·m	疲劳转矩T_f /kN·m	轴线折角β/ (°)≤	伸缩量S	L_min	L_m	D₁	D₂ (H7)	D₃	k	t	b (h9)	h	n-d	转动惯量 I/kg·m²		质量 m/kg
型号	回转直径 D	公称转矩T_n/ kN·m	疲劳转矩T_f /kN·m	轴线折角β/ (°)≤	伸缩量S	L_min	L_m	D₁	D₂ (H7)	D₃	k	t	b (h9)	h	n-d	L_min	增长 100	L_min	增长100
SWZ160CF	160	18	9	≤10	170	1160	120	138	95	135	15	5	20	6	8-13	0.267	0.01	110	5.075
SWZ190CF	190	31.5	16		210	1340	135	165	115	155	17	5	25	7	8-15	0.536	0.017	177	7.53
SWZ220CF	220	45	22		250	1560	155	190	130	180	20	6	32	9	8-17	1.296	0.03	284	10.12
SWZ260CF	260	80	40		290	1770	180	228	115	220	25	6	40	12.5	8-19	3.389	0.051	470	14.73
SWZ300CF	300	125	63		290	1930	215	260	180	250	30	7	40	15	10-23	5.9	0.093	672	18.41
SWZ350CF	350	200	100		340	2180	235	310	210	290	35	8	50	16	10-23	13.456	0.185	1102	27.19
SWZ400CF	400	280	140		390	2530	270	358	240	320	40	8	70	18	10-25	24.93	0.262	1599	32.38
SWZ425CF	425	355	180		390	2640	395	376	255	350	42	10	80	20	16-28	34.76	0.34	1934	38.01
SWZ450CF	450	450	224		460	2850	300	400	270	370	44	10	80	20	16-28	47.748	0.461	2377	43.55
SWZ500CF	500	600	315		460	3110	340	445	300	400	47	12	90	22.5	16-31	76.361	0.613	3105	50.48
SWZ550CF	550	800	400		550	3350	355	492	320	450	50	12	100	22.5	16-31	124.071	0.984	4145	63.22

注：1.Tf为在交变负荷下按疲劳强度所允许的转矩。
2.Lmin为缩短后的最小长度。
3.L为安装长度，按需要确定。

SWZ-CF型(长伸缩法兰型)整体轴承座十字轴式万向联轴器

SWZ-CF型(长伸缩法兰型)整体轴承座十字轴式万向联轴器

SWZ-CF型(长伸缩法兰型)整体轴承座十字轴式万向联轴器

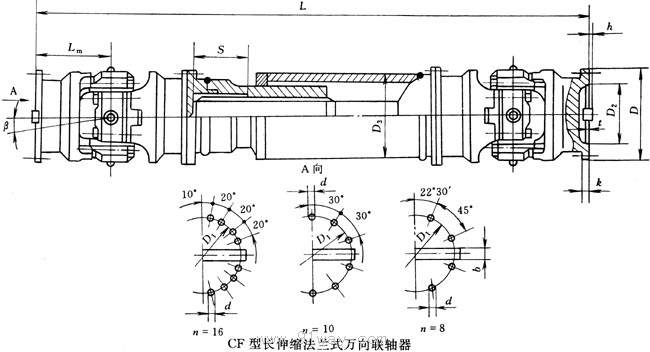

SWZ-CF型(长伸缩法兰型)整体轴承座十字轴式万向联轴器（示意图）
