产品名称：

JSP型带制动盘蛇形弹簧联轴器

型号规格：

JSP型带制动盘蛇形弹簧联轴器

产品类别：

常规产品 -- 机械传动 -- 弹簧联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

JSP型带制动盘蛇形弹簧联轴器产品详细说明：

JSP型带制动盘蛇形弹簧联轴器

JSP型带制动盘蛇形弹簧联轴器基本参数和主要尺寸（JB/T8869-2000）/mm

型号	公称转矩 Tn/N·m	许用转速 [n]/r·min-1	制动盘		轴孔直径 d	L	L1	D	D1	间隙 t	质量m/kg (无孔无盘)	润滑油 /kg
			直径D0	宽度B
JSP1	200	3800	315	30	20、22、24	63	88	150	125	3	9.579	0.086
					25、28
					30、32、35、38
					40、42、45、48、50
JSP2	315	3200			25、28	76		162	133		12.349	0.1135
					30、32、35、38
					40、42、45、48、50、55、56
					60、63
JSP3	630	2800			30、32、35、38	88		193	152		19.794	0.1725
					40、42、45、48、50、55、56
					60、63、65、70、71、75
JSP4	1000	2700	400		35、38	98		212	179		28.42	0.254
					40、42、45、48、50、55、56
					60、63、65、70、71、75
					80、85
JSP5	1800	2400			40、42、45、48、50、55、56	120	119	250	216	6	47.76	0.427
					60、63、65、70、71、75
					80、85、90、95
					100
JSP6	2800	2200	450		50、55、56	127	146	270	241		64.922	0.5085
					60、63、65、70、71、75
					80、85、90、95
					100、110
JSP7	4500	2000	500		60、63、65、70、71、75	150	149	308	276		91.35	0.729
					80、85、90、95
					100、110、120、125
JSP8	6300	1800	560		70、71、75	162	152	346	295		131.65	0.908
					80、85、90、95
					100、110、120、125
					130、140、150
JSP9	9000	1600	630		80、85、90、95	184	158	384	330		184.798	1.135
					100、110、120、125
					130、140、150
					160、170、180
JSP10	12500	1500	800		90、95	182	183	453	368		253.332	1.9068
					100、110、120、125
					130、140、150
					160、170、180
					190、200
JSP11	16000	1300	900		100、110、120、125	198	198	500	400		336.414	2.815
					130、140、150
					160、170、180
					190、200、220

JSP型带制动盘蛇形弹簧联轴器

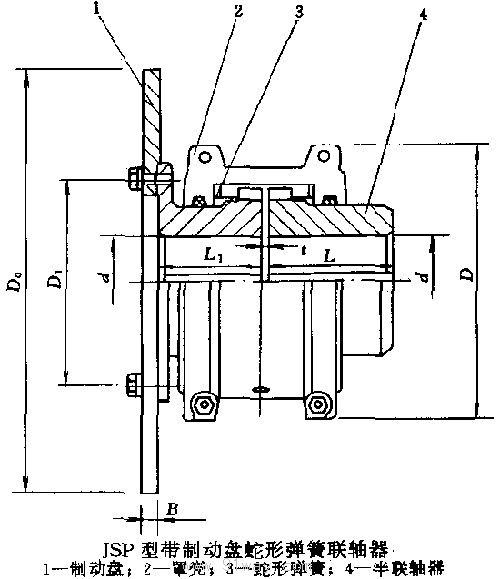

JSP型带制动盘蛇形弹簧联轴器（示意图）
