JSZ型带自动轮蛇形弹簧联轴器产品详细说明：

JSZ型带自动轮蛇形弹簧联轴器

JSZ型带制动轮蛇形弹簧联轴器基本参数和主要尺寸（JB/T8869-2000）/mm

型号	公称转矩T_n/ N·m	许用转速[n]/ r·min^-1	制动轮		轴孔直径		L	L₀	间隙 t	质量m (无孔) /kg	润滑油 /kg
			直径 D₀	宽度 B	d₁	d₂
JSZ1	125	3820	160	65	—	12、14	54	111	3	10.44	0.085
					—	16、18、19
					20、22、24
					25、28
					30、32、35、38
					40、42、45、48、50
JSZ2	250	2870	200	70	—	16、18、19	76	155		23.61	0.142
					20、22、24
					25、28
					30、32、35、38
					40、42、45、48、50、55、56
					—	60、63、65
JSZ3	355	2300	250	90	25、28	—	82	167		28.6	0.17
					30、32、35、38
					40、42、45、48、50、55、56
					60、63	60、63、65、70、71
JSZ4	710	1730	315	110	25、28	—	95	195	5	59.93	0.284
					30、32、35、38
					40、42、45、48、50、55、56
					60、63、65、70、71、75
					80、85	80、85、90、95
JSZ5	1400	1350	400	140	25、28	—	98	201		85.801	0.34
					30、32、35、38
					40、42、45、48、50、55、56	50、55、56
					60、63、65、70、71、75
					80、85、90、95
					100
JSZ6	2800	1145	500	180	40、42、45、48、50、55、56	—	124	253		144.372	0.681
					60、63、65、70、71、75
					80、85、90、95
					100、110、120	100、110、120、125
JSZ7	5600	915	630	225	60、63、65、70、71、75	75	130	266	6	255.6	1.248
					80、85、90、95
					100、110、120、125
					130、140
					150、160	150
JSZ8	9000	820	710	255	75	—	190	386		485.326	3.632
					80、85、90、95
					100、110、120、125
					130、140、150
					160、170、180
					190	190、200

JSZ型带自动轮蛇形弹簧联轴器

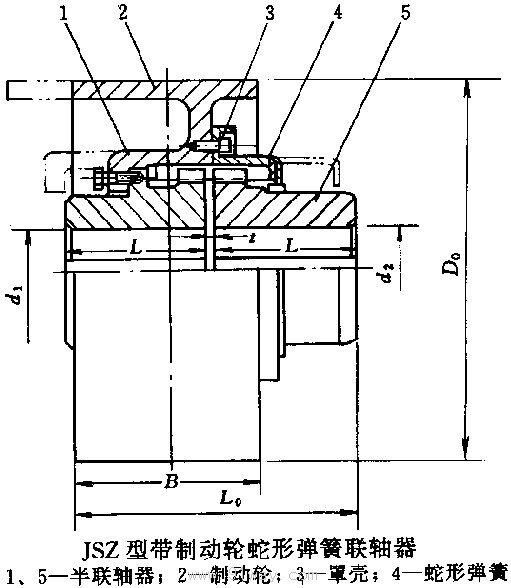

JSZ型带自动轮蛇形弹簧联轴器（示意图）
